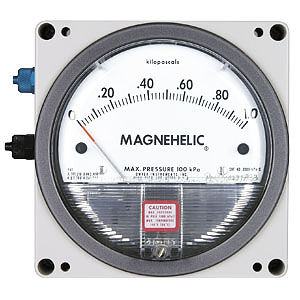

差动压力计 M2000/2300-U150

模拟壁挂IP54

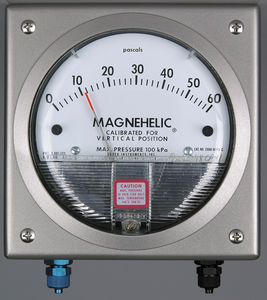

2000 系列的 MAGHELIC 差压计特别适用于在 60 Pa 至 30 kPa 范围内测量正压、负压（真空）压力或差压，在 30 Pa 至 10 kPa 范围内测量中间零点指示。 除了范围为 0 — 60 Pa 和 0 — 100 Pa 的仪表必须始终 安装在垂直位置，其他仪表可以安装在从垂直到水平的任何位置。 但是，它们必须在安装后进行零测量。 M2000 差压表的核心是隔膜和指针之间的磁耦合。 带有集成 O 形圈的隔膜将两个压力舱分开。 膜片的运动是通过与叶片弹簧的刚性连接来传输的，特别适合于相应的测量范围。 安装在弹簧的柔性末端是一个小型永磁铁，它偏转固定在蓝宝石轴承上的铁磁螺旋轴上的指针。 用于表面安装的塑料外壳 U150。 M2000 磁螺旋差压计可集成在塑料外壳 (U150) 中，用于表面安装。 塑料外壳 U150 由两部分组成：前部分容纳压力表 Maghelic 2000，并准备连接。 后部很容易使用 M4 气缸盖螺栓安装在相应的测量点上，无需前端对头。 在调试之前，带有压力表的前片无需安装在已经固定的后部上。 关于 磁螺旋差压仪的测量范围和技术数据，请参阅 2000 系列数据手册。
