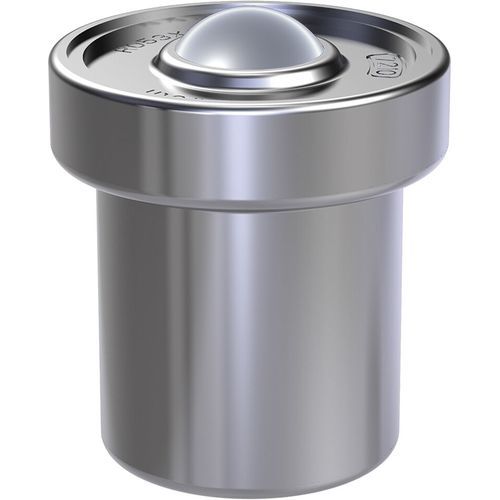

钢滚珠搬运装置 KUF series

弹簧

带毛毡密封圈的滚珠输送单元——22号 产品描述 弹簧式滚珠输送单元 盖板和外壳经镀锌处理，滚珠由滚动轴承钢制成 规格 = 22 杯形弹簧 带毛毡密封圈，已润滑 弹簧式 滚珠转运单元由弹簧支撑，并在壳体中以预紧状态安装 在高载荷下，滚珠转运单元会缩回壳体内部 盖板和壳体均经镀锌处理 滚珠由1.3505号滚动轴承钢制成 配有杯形弹簧（TF）或垫圈键（SF） 技术规格 公称尺寸 [mm] 22 最大允许线速度 vmax [m/s] 2.0 注：最大允许速度 vmax 若在速度超过 1 m/s 的条件下长时间使用，根据载荷情况，温度可能会升高， 使用寿命也会相应缩短。 外径 D [mm] 50.0 工作温度（最低 … 最高） -30 °C ... +100 °C 注：允许工作温度（最低 … 最高） 在温度高于 100 °C 的情况下，仅应使用无毛毡密封件的亮金属球转动单元。 需考虑承载能力降低的情况。 请使用高温润滑剂！ 请遵循制造商的说明！可能需要将原有的润滑油冲洗干净。 重量 [kg] 0.29 最高工作温度 [°C] +100 最低工作温度 [°C] -30 尺寸 a [mm] 13.6 公差 b ±0.2 公差 c +0.2 尺寸 D [mm] 50 公差 D [mm] ±0.1 尺寸 D1 [mm] 38.8 尺寸 dW [mm] 22.225 尺寸 h [mm] 18.6 尺寸 H [mm] 58.1
