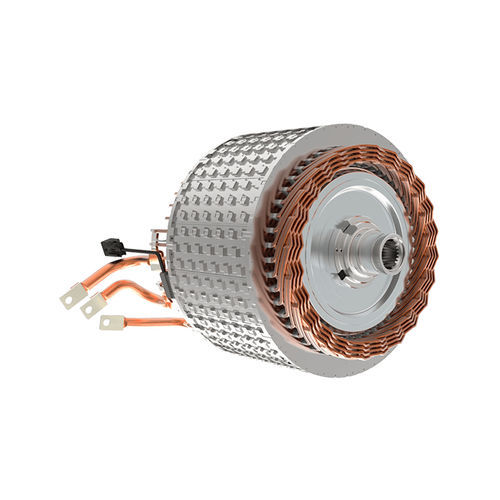

同步电机 220

交流永磁多极

该产品采用Hairpin绕组，采用8极48槽结构，8层绕组内同心结构，取消绕组层间跨线，可实现2支路和4支路的灵活切换，消除电机内部支路间的环流，使产品更容易系列化。该产品工作电压范围300-800V，转矩范围250-450Nm，功率范围135-300KW，最高工作转速18000rpm。采用水冷、油冷等不同冷却方式。在油冷应用中，通过优化的油路设计可以使电机定子冷却效果提升15%以上，同时减少油路成本。
