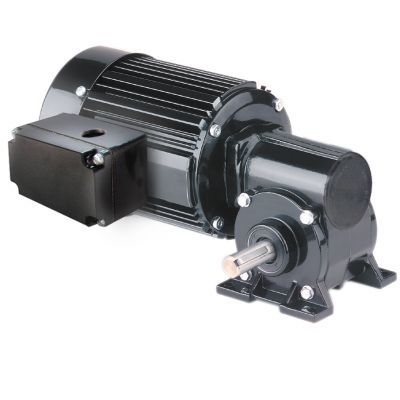

交流减速电机 Model 1633

三相蜗杆正交

产品
公制 42R-5N 系列 交流直角减速电机，型号 1633。为需要紧凑直角传动方案的工业应用设计；风冷电机，齿轮永久润滑，轴部采用工业级密封，适合连续运行。

可用 CAD 与图纸文件
本型号的 CAD 图纸可用格式：PDF、DWG 与 STEP（型号 1633）。

标准特性

• 公制安装螺纹与公制传动轴尺寸。
• 全封闭 IP-20 防护等级。
• 风扇冷却以满足较高输出功率。
• 采用 Class "B" 绝缘系统，在 Class "A" 限制内运行以延长绕组与润滑剂寿命。
• 铝制中心环与端盖，具高热效率且重量轻。
• 无通风齿轮箱。
• 电机轴与输出轴采用工业唇形密封。
• 全系采用滚针轴承，提高径向承载能力并延长寿命。
• 齿轮采用油永久润滑以延长使用寿命。
• 青铜蜗轮以提高冲击载荷能力。
• 经淬火与磨削的蜗杆以增强强度与寿命。

可选配件

• 适用于 33A、34R、42A、42R 和 48R 电机及减速电机的压铸端子箱套件（型号 0984）。
• 带接线端子块的公制压铸端子箱套件，适用于 33A、34R、42A、42R 和 48R（型号 1984）。
• 适用于 34R、42R、48R、42R-FX、33A、42A 库存电机与减速电机的大型压铸端子箱套件（型号 0986）。

技术规格

• 转速 (rpm)：47
• 额定扭矩 (Nm)：12.3
• 额定扭矩 (lb-in)：109
• 功率 (W)：140
• 功率 (HP)：1/5
• 电压：230/400
• Hz：50
• 相数：3
• 电流 (A)：1.1 / 0.61
• 齿比：30
• 径向载荷 (N)：800
• 径向载荷 (lbs)：180
• 长度 XH (mm)：260
• 长度 XH (inch)：10.25
• 重量 (kg)：7.3
• 重量 (lbs)：16.3
• 接线图：07410279
• 电容器零件号：N/A
• 产品类型：42R5BFPP-5N
• HPDecimal：0.2
