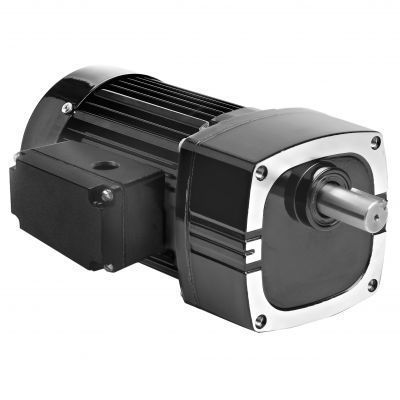

交流减速电机 Model 1665

三相螺旋齿轮平行轴

概述
Model 1665，来自 Metric 42R-E 系列的平行轴交流齿轮电机。三相、变频器兼容的公制齿轮电机，采用斜齿轮和永久润滑齿轮设计，具有低噪音和长寿命特性。

规格（来自产品表）
速度 (rpm)：140
额定扭矩 (Nm)：5.6
额定扭矩 (lb-in)：50
功率 (W)：140
功率 (HP)：1/5
电压 (V)：230 / 400
Hz：50
相数：3
电流 (A)：1.1 / 0.61
齿比：10
径向载荷 (N)：1300
径向载荷 (lbs)：300
长度 XH (mm)：231
长度 XH (inch)：9.08
重量 (kg)：6.8
重量 (lbs)：15.3
接线图：07410279
电容件号：N/A
产品类型：42R5BFPP-E2
HPDecimal：0.2

标准特性

• 公制安装螺纹和公制传动轴尺寸。
• 无通风齿轮箱。
• 电机轴和输出轴上的工业唇形密封。
• 全系采用滚针轴承，提高径向载荷能力并延长寿命。
• 齿轮采用半流体润滑脂永久润滑，延长使用寿命。
• 选择性淬火的斜齿轮，运行安静且在体积上具有高输出比。

可用文档

• CAD 图纸：Model 1665 的 PDF、DWG、STEP 可用（产品页提供下载选项）。
• 接线图：PDF（图纸参考 07410279）。
• 安全数据表：提供 Imperial 油的安全数据表。

可选配件

• E、F 和 FX 齿轮电机用 L 型支架套件 [model 0969]
• 用于 33A、34R、42A、42R 和 48R 电机及齿轮电机的压铸接线盒套件 [model 0984]
• 用于公制类型 E/F 齿轮电机的 L 型支架安装套件 [model 1969]
• 带接线端子块的公制压铸接线盒套件，适用于 33A、34R、42A、42R 和 48R [model 1984]
• 用于 34R、42R、48R、42R-FX、33A、42A 库存电机和齿轮电机的大型压铸接线盒套件 [model 0986]

备注
所示为适用于 230/400 V、50 Hz 的三相交流齿轮电机。网站上显示的价格以美元计；供货情况和价格可能会变更。

特性 / 技术规格

• 型号：1665
• 系列：Metric 42R-E
• 速度：140 rpm
• 额定扭矩：5.6 Nm (50 lb-in)
• 功率：140 W (0.2 HP / 1/5 HP)
• 电压：230 / 400 V
• 频率：50 Hz
• 相数：3
• 电流：1.1 / 0.61 A
• 齿比：10
• 径向载荷容量：1300 N (300 lbs)
• 长度 XH：231 mm (9.08 in)
• 重量：6.8 kg (15.3 lbs)
• 接线图参考：07410279
• 产品类型代码：42R5BFPP-E2
