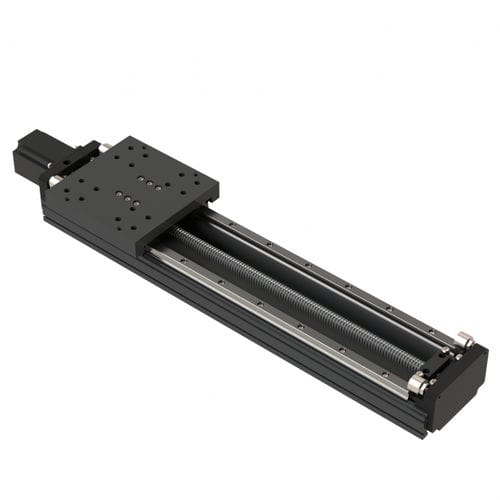

电动执行器 XLA™ series

线性滚珠丝杠丝杠

XLA线性推杆是迄今为止所有标准Signature Motion平台中最坚固的一种!有两种标准框架尺寸，包括XLA 9和较大的XLA 15。 XLA推杆被设计为用于龙门应用的独立Y轴运动平台，它们具有极高的刚度，在较长的跨度上消除了结构支撑的成本。它们的结构适用于各种需要在紧凑的外壳中实现超高能力的应用，即使在没有支撑的情况下使用，也能提供卓越的结构强度。线性型材导轨和滚珠丝杠驱动机制提供非常精确和可重复的运动。 重型负载能力和小尺寸 XLA 9的静态容量超过3500磅，动态容量超过2300磅，基于200万英寸的行程寿命，该装置的包络面为1.99英寸高，3.75英寸宽。 XLA 15的静态容量超过14,000磅，动态容量超过9,500磅，基于200万英寸的行程寿命，该装置的包络面不到3英寸高和6英寸宽。 弯矩载荷补偿否定了应用弯矩的影响，而使偏移载荷变成一个等效的垂直载荷。矩载荷补偿使滑道寿命易于计算和一致。 旅行长度 XLA小车在推杆的轴承座上运行并由螺杆驱动的俯视图。执行器的行程长度可以以任何1英寸的增量指定。XLA 9的最小行程为3英寸，最大行程为34英寸，而XLA 15的最小行程为3英寸，最大行程为99英寸。定制长度的XLA 15执行器的理论最大长度为110"，可以在Bishop-Wisecarver的密切工程支持下进行生产。过长的行程长度需要非常长的无支撑滚珠丝杠，丝杠的鞭打振动将限制可达到的最大速度。 硬质结构 显示刚性惰轮末端结构的视图。XLA推杆采用紧凑的T型槽铝型材制造，即使在没有支撑的情况下使用，也能提供卓越的结构强度。XLA系列被看作是交叉轴应用的解决方案，在这种应用中，刚性挤压件使推杆成为机器的一个结构成员，而不需要昂贵的底座安装结构。这一特点使XLA成为龙门应用中交叉轴或Y轴的完美选择。 适应性强 一个多轴XLA系统，有一个大型垂直XLA推杆，由一个横向XLA推杆支持。所有XLA系列产品都沿底座的全长加入了T型槽通道。这种双边通道可以快速、方便地调整限位开关和其他外围附加装置。位于底座底部的通道被配置为允许简化安装到X-Y配置中。 多个轴单元可以很容易地连接，而不需要额外的安装板。XLA滑架上的安装孔与XLA底座上的安装孔一致。使用可选的Z支架，XLA可以安装成X-Y和Z配置。 仔细检查顶部滑架的安装模式，可以发现一种独特的自上而下或自下而上的安装方法，使您的设备与XLA的连接成为一个简单、通用的过程。
