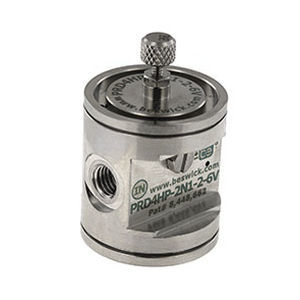

水压力调节器 PRD4HP

隔膜三级EPDM

产品说明
PRD4HP 是一款紧凑型三段式隔膜调压器，旨在将高压介质精确调节至极低的出口压力和低流量。相比 PRD3HP，PRD4HP 在第一级采用 PEEK 阀座以提升高温性能，同时保持外形尺寸和安装布局不变，可直接替换 PRD3HP 无需改动设计。

主要特性

• 三段式隔膜设计，在输入压力大幅波动时仍能维持稳定的出口压力
• 高压第一级采用 PEEK 阀座，提高高温耐受能力
• 较大的阀门与感测面积比及低摩擦隔膜，可实现精确的低压调节（可达约 0.5 psi）
• 非释放型设计，适用于从高压源/气瓶进行低流量、低压的精确控制

流量与性能
最高进口压力：3000 psi。最大可配置出口范围至 0–40 psig。适用于需要在极低出口压力和低流量下实现精确调节的应用。端口：入口 1/4‑28 内螺纹；出口 10‑32 内螺纹。

可选配置

• 帽盖上的调节样式：
  • [1] 槽形螺钉，配 3/16 in 六角锁紧螺母
  • [2] 花纹旋钮，配 3/16 in 六角锁紧螺母
  • [3] 花纹旋钮，配 φ3/4 in 花纹锁紧盘
  • [4] 槽形螺钉，配 φ3/4 in 花纹锁紧盘
• 本体样式：
  • [1] 标准本体
  • [2] 10‑32 面板安装版本
  • [6] 2 in 高分辨率隔膜盖
  • [7] 15/32‑32 面板安装，配 2 in 高分辨率隔膜
• 出口压力范围：
  • [0] 0 至 5 psig (0.3 bar)
  • [1] 0 至 10 psig (0.7 bar)
  • [2] 0 至 20 psig (1.4 bar)
  • [3] 0 至 30 psig (2.1 bar)
  • [4] 0 至 40 psig (2.8 bar)
• 本体材料：
  • 黄铜
  • [6] 316 不锈钢
• 密封件与隔膜材料：
  • Buna‑N
  • [V] 氟橡胶 (FKM, Viton®)
  • [E] EPDM
  • [EB] 黑色 EPDM
  • [H] HNBR
• 清洗选项：
  • 标准清洗
  • [I] 仪表级清洗
• 润滑选项：
  • 标准润滑
  • [K] Krytox 240AZ 润滑

文档
PRD4HP 的流量曲线和性能文档可用（请参阅流量曲线/性能 PDF）。

技术规格

• 型号：PRD4HP
• 类型：三段式隔膜调压器（非释放型）
• 最大进口压力：3000 psi
• 出口压力范围：可配置至 0–40 psig（可选低至 0–5 psig 的范围）
• 低压能力：适合在约 0.5 psi 左右进行调节
• 端口：入口 1/4‑28 内螺纹，出口 10‑32 内螺纹
• 近似重量：约 85 g（黄铜及不锈钢 303 & 316）；选择 2 in 高分辨率盖将增加约 50–60 g
• 本体材料可选：黄铜、316 不锈钢
• 密封/隔膜材料可选：Buna‑N、FKM (Viton®)、EPDM、黑色 EPDM、HNBR
• 第一级阀座：PEEK，提升高温性能
• 适用于需要将高压（例如气瓶）直接调节至低压的应用
