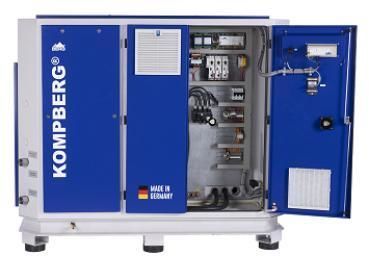

螺杆压缩机 KOMPBERG® ZWF 120

空气电动式固定式

产品信息

• 通过设计特性、组件及可选配置（如可变速控制和余热回收）实现高能效
• 经认证的100%无油压缩空气，空气质量可靠
• 低转速实现低噪音运行
• 螺杆空气端连续可调压缩，保证稳定、低脉动的压缩空气流量
• 较低的温升带来较低的运行与维护成本
• 紧凑设计，占地面积小
• 集成水处理确保回路水质稳定且高标准
• 功能清晰的控制面板，操作友好
• 可拆卸侧门及易于到达的维护区，便于检修维护

技术参数（表）
类型: 水喷射无油螺杆压缩机 — ZWF 120
工作超压 [bar]: 6 / 8 / 10 / 13
排气量 [m3/min] @ 6 bar: 7.60 - 22.55
排气量 [m3/min] @ 8 bar: 9.60 - 20.68
排气量 [m3/min] @ 10 bar: 9.40 - 18.68
排气量 [m3/min] @ 13 bar: 11.09 - 15.40
外形尺寸（长 x 宽 x 高）[mm]: 2561 x 1632 x 1853
压缩空气接口: G 2 1/2
重量（表）[kg]: 2390
元数据重量（meta）[kg]: 2440
环境温度 [°C]: +5 ÷ +40
冷却水流量，100%水 [m³/h]: 10.3
冷却水流量，40%乙二醇 [m³/h]: 12.0
压缩空气温度高于水温 [K]: 15
噪声级别 [dB(A)]: 74
额定电机功率 [kW]: 120
压缩机含水量 [l]: 120
电压 [V]: 380 - 440
供电电缆截面 [mm²]: 120
电流 / 保险 [A]: 250

特点 / 技术规格

• 型号: KOMPBERG® ZWF 120
• 制造商: BERG Kompressoren GmbH
• 经认证的100%无油空气产出
• 可选可变速控制与余热回收以优化能耗
• 紧凑结构占地小
• 功能性清晰的控制面板，操作直观
• 可拆卸侧门与易接近的维护区便于保养
• 空气接口: G 2 1/2
• 工作压力范围: 6 / 8 / 10 / 13 bar
• 不同压力下的排气量范围: 见上方技术数据
• 外形尺寸: 2561 x 1632 x 1853 mm
• 参考重量: 2390 kg（表）/ 2440 kg（元数据）
• 噪声级别: 74 dB(A)
• 电源: 380 - 440 V，推荐电缆截面 120 mm²，保护 250 A
• 冷却水需求: 10.3 m³/h（100%水）/ 12.0 m³/h（40%乙二醇）
