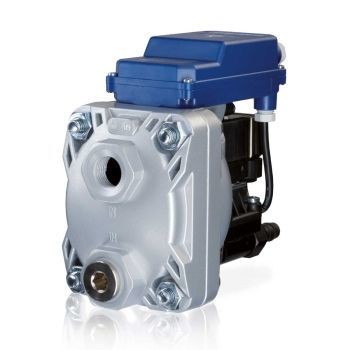

冷凝疏水阀 BEKOMAT® 13

自动电子无损型

产品概述
BEKO 凝结水排放器 BEKOMAT® 13、13 CO、13 CO PN50 根据凝结水量自动调整排放频率，在不造成显著压缩空气损失的情况下排放凝结水。容量式传感器监测膜室液位；当达到预设液位时，控制单元触发电磁阀，排气并将凝结水排放到下游的油水分离器。

结构与版本
标准型号为耐腐蚀铝制外壳，表面为银色涂层。CO 型号为玻璃珠喷砂处理并带硬质涂层的铝制外壳，适用于无油或腐蚀性凝结水。提供多种压力（PN）和电源选项。

措施 / 安全建议

• 不得超过最大工作压力（见铭牌）。
• 仅在系统无压时进行维护操作。
• 仅使用耐压安装材料。
• 进液管应固定牢固；排放管采用短且固定的耐压软管连接至耐压管道。
• 确保排放过程中人员或设备不会受到凝结水或逸出压缩空气的影响。

工作原理与优点
BEKOMAT® 13 采用容量式传感，取代机械浮球，降低维护需求。电磁阀快速切换可防止可测量的压缩空气损失，从而提高能源效率并降低运行成本，同时保证可靠的凝结水排放。

技术参数（摘要）
型号：BEKOMAT® 13 | 13 CO | 13 CO PN50
最大压缩机流量：35 m3/min
最大冷冻干燥机性能：70 m3/min
最大过滤性能：350 m3/min
工作压力：标准 0.8 … 16 bar(g)；PN 型可达 25 / 40 / 50 bar(g)
外壳：铝（标准）；CO 型为硬质涂层铝
环境温度：+1 °C … +60 °C
重量（空）：约 2.0 kg（因型号略有差异）
凝结水入口：2 x G½（内）[可选：NPT 螺纹]
凝结水排出口：根据型号为 1 x G½（外）或 1 x G⅜（内）；软管接头内径 Ø 13 mm
工作电压：230 / 200 / 115 / 100 / 24 VAC ±10%，50–60 Hz；24 VDC ±10%
功耗：P < 8.0 VA (W)
防护等级：IP65
建议导线截面积：3 x 0.75 … 1.5 mm2 (AWG 16 … 18)
建议熔断保护：1 A 慢断（AC/DС 按规格）
报警触点负载：最大 AC 250 V、DC 30 V / 1 A；最小 DC 5 V / 10 mA
适用凝结水类型：含油凝结水；CO 型适用于无油或腐蚀性凝结水

特性 / 技术规格

• 型号名称：BEKOMAT® 13（可选型号：13 CO、13 CO PN50）。
• 控制原理：容量式传感与隔膜，配备先导/电磁阀。
• 排放过程中无明显压缩空气损失。
• 可与下游油水分离器（Owamat）配套使用。
• 提供多种压力与电源选项以适应不同安装需求。
• 防护等级 IP65，功耗低于 8 VA。
