超声波泄漏感应器 LD 510

声学激光压缩空气

概述
配备内置摄像头以及泄漏测量与计算功能的 LD 500/LD 510 泄漏检测仪，是为日常工业现场使用设计的便携式测量仪器。凭借先进的传感器技术，即使是极小的泄漏（0.1 l/min，约 1 €/年）也能在较远距离一次性定位、测量并记录。LD 510 集成了摄像头与激光测距功能，支持拍摄泄漏照片并将数据传至电脑。

套装内容 / 订购信息
LD 510 套装组成：0601 0106

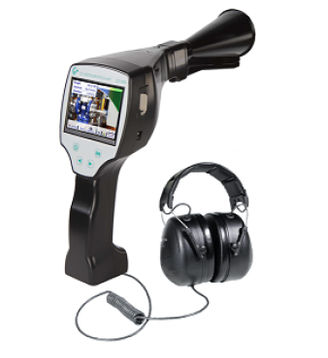

LD 510 泄漏检测仪，含声学喇叭、内置摄像头及外接传感器输入，现场识别用泄漏标签 100 个 — 0560 0106
内置激光测距 — Z554 5000
0554 0106 —（相关项：运输箱）
降噪耳机 — 0554 0104
0530 0104 —（相关项：带尖头定向管）
电源适配器 — 0554 0009
用于连接超声传感器的螺旋电缆，长度 2 m（拉伸） — 020001402
LD 500/510 专用带肩带的携行套 — 020001795

优势

• 确定泄漏流量（l/min）及潜在节省（€/年）
• 即使远距离也能发现极小泄漏
• 自动电平：自动根据环境调整灵敏度并抑制环境噪音
• 可拍摄泄漏照片以便存档与报告
• 在设备上描述泄漏及所需维护措施
• 通过 USB 将泄漏数据传输至 PC
• 生成符合 ISO 50001 的报告
• 可支持约 9 小时连续运行

适用场景与测量

• 泄漏检测：识别并定位压缩空气系统中的泄漏，量化泄漏规模与严重度以便优先修复。
• 压降测量：比较系统不同点的压力读数以查明泄漏导致的压力损失区域。
• 空气流量计算：估算因泄漏浪费的压缩空气量并量化相关能源成本。

技术参数

• 品牌：CS-Instruments
• 型号：LD 510
• 工作频率：40 kHz ± 2 kHz
• 接口：3.5 mm 耳机插孔；用于连接外部充电器的电源插座
• 激光：波长 630...660 nm；输出功率 < 1 mW（激光 2 级）
• 外置传感器供电（输出）：24 VDC ± 10%，输出电流 120 mA（连续）
• 显示：3.5" 触摸屏
• 通信接口：USB
• 数据记录器：16 GB SD 卡（约 1 亿条数值）
• 电池：内置可充电锂离子电池，连续运行约 9 小时，充电时间约 4 小时
• 工作环境温度：0...+50 °C
• 电磁兼容性：DIN EN 61326
• 自动电平：自动根据环境调整灵敏度并抑制环境噪音
• 灵敏度：6 bar、5 m 距离下最小 0.1 l/min（约 1 €/年 压缩空气成本）
• 整机重量（元数据）：3.5 kg
• 不含耳机重量：540 g
• 外置传感器输入（仅 LD 510）：传感器供电输出 24 VDC ±10%、120 mA（连续）；测量范围与精度请参见 CS-Instruments 外置传感器说明
