4-20 mA露点变送器 METPOINT®️ DPM SD23

RS-4854 线式测温度

概述

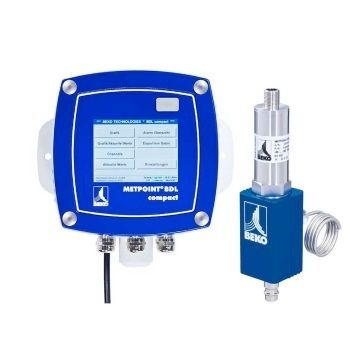

• 由 METPOINT®️ DPM SD23 压力露点变送器与 METPOINT®️ BDL compact 数据记录仪组成的套件。
• 包含：带插拔式接头 NW 7.2 的 MK‑Basic‑PN16 测量室，预先参数化并可直接安装，5 m 连接电缆。

主要功能

• METPOINT®️ DPM SD23：在压力条件下对露点、温度和相对湿度进行精确可靠的测量（最低至 −60 °Ctd）。
• METPOINT®️ BDL compact：测量值的记录与即时显示、报警及统计分析，用于质量保证和能耗管理。
• 对压缩空气关键点进行连续监测，以检测冷凝、水蒸气、泄漏并优化系统效率。
• 接口与输入：模拟与数字输出（4...20 mA、RS485）、两路内置传感器输入；可选两路附加输入（数字/模拟）。
• 记录选项：数据记录器为可选项（产品页标注 2 GB；某些版本可达 4 GB，视配置而定）。

技术表（摘录）
测量范围：–60 ... +30 °Ctd
最大允许工作超压：50 bar [g]
最大测量偏差：-60 ... -50 °Ctd：±4 K；-50 ... -30 °Ctd：±3 K；-30 ... -10 °Ctd：±2 K；-10 ... +30 °Ctd：±1 K
响应时间 t95：< 10 s（干 → 湿）；< 40 s（湿 → 干）
电源：14 ... 30 VDC
负载（负载电阻）：RL = 最大 416 Ω（24 V DC 时）
输出：4 ... 20 mA，模拟，4 线；RS485，数字输出，4 线
工艺介质温度：-30 °C ... +70 °C
工作环境温度：-25 °C ... +60 °C
储存与运输温度：-40 °C ... +85 °C
环境湿度：0 ... 95%，不凝结

优点与应用

• 持续确保敏感行业（食品、医药、制造等）所需的干燥且合规的压缩空气。
• 基于历史数据与实时报警，提供节能与运营成本优化的决策依据。
• 适合用于固定监测并可集成至管理系统（支持报警输出与向上级系统传输）。

特性 / 技术规格

• 型号：METPOINT®️ DPM SD23（变送器）与 METPOINT®️ BDL compact（数据记录仪）
• 产品参考号（Ref.）：4031322
• 重量：7.5 kg
• 露点测量范围：–60 ... +30 °Ctd
• 最大工作压力：50 bar（g）
• 精度（最大偏差）按区间：±4 K / ±3 K / ±2 K / ±1 K（视区间而定）
• 响应时间 t95：< 10 s（干 → 湿），< 40 s（湿 → 干）
• 电源：14 ... 30 V DC
• 输出：4...20 mA（模拟，4 线）及 RS485（数字，4 线）
• 工艺温度：-30 °C ... +70 °C
• 工作环境温度：-25 °C ... +60 °C
• 储存/运输温度：-40 °C ... +85 °C
• 允许环境湿度：0 ... 95 %（不凝结）
• 随附测量室：MK‑Basic‑PN16（快装接头 NW 7.2）
• 随附连接电缆：5 m
• 输入：2 路内置传感器输入；2 路可选附加输入（数字/模拟）
• 数据记录器：可选（产品页标注 2 GB；部分版本标注 4 GB，视版本而定）
