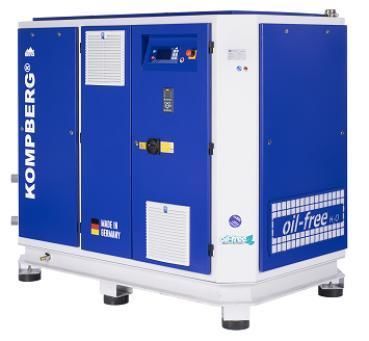

螺杆压缩机 KOMPBERG® ZXF / ZWF旋转空气气动式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 螺杆, 旋转
- 类型
- 空气
- 驱动类型
- 气动式
- 可移动性
- 固定式, 固定式
- 润滑
- 无油, 注水式
- 应用领域
- 医疗应用, 食品级, 用于医院
- 应用
- 药品
- 其他特性
- 高效率, 紧凑型, 静音, 直接传动, 坚固, 节能, 变速, 风冷式, 双级, 电子控制式, 恒温
- 压力
最少: 6 bar
(87.02 psi)最多: 13 bar
(188.55 psi)- 流量
最少: 93 m³/h
(3,284.26 ft³/h)最多: 1,542 m³/h
(54,455.22 ft³/h)- 输出功率
最少: 40 kW
(54.38 hp)最多: 160 kW
(217.54 hp)- 长度
最少: 2,074 mm
(81.65 in)最多: 4,000 mm
(157.48 in)- 宽度
最少: 942 mm
(37.09 in)最多: 2,200 mm
(86.61 in)- 高度
最少: 1,754 mm
(69.06 in)最多: 2,400 mm
(94.49 in)- 重量
最少: 950 kg
(2,094.4 lb)最多: 5,000 kg
(11,023.1 lb)
产品介绍
概述
BERG Kompressoren的KOMPBERG® ZXF和ZWF系列为需提供100%无油压缩空气的应用设计。ZXF为两级风冷机；ZWF为注水式机型，水替代油进行冷却、密封与润滑，实现无油空气和近等温压缩。
KOMPBERG® ZXF（无油，风冷）
KOMPBERG® ZWF（无油，注水式）
产品优势与特性（通用）
什么是无油螺杆压缩机？
无油螺杆压缩机在压缩腔内不使用油。风冷无油型通过特殊材料/涂层与精密间隙避免金属接触；注水型通过向压缩腔注入水以提供润滑与冷却。无油压缩机用于油污染不可接受的场合。
无油与注水螺杆机如何工作？
风冷无油机依赖特殊涂层材料与精确间隙以避免金属摩擦。注水机在压缩腔注入水，水形成密封与冷却介质，防止转子直接接触并降低压缩过程中的温升。
技术参数 — KOMPBERG® ZXF
型号 | 8 bar 吐出量 [m3/min] | 10 bar 吐出量 [m3/min] | 外形尺寸 (LxWxH) [mm] | 额定电机功率 [kW] | 压缩空气接口 | 冷却空气需求 [m3/h] | 重量 [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000
技术参数 — KOMPBERG® ZWF
型号 | 6 bar 吐出量 [m3/min] | 8 bar [m3/min] | 10 bar [m3/min] | 13 bar [m3/min] | 外形尺寸 (LxWxH) [mm] | 电机功率 [kW] | 接口 | 重量 [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390
附加说明
技术规格
BERG Kompressoren的KOMPBERG® ZXF和ZWF系列为需提供100%无油压缩空气的应用设计。ZXF为两级风冷机；ZWF为注水式机型，水替代油进行冷却、密封与润滑，实现无油空气和近等温压缩。
KOMPBERG® ZXF（无油，风冷）
- 100%无油旋转螺杆压缩元件
- 符合 ISO 8573-1 CLASS 0 空气纯度（制造商声明）
- 两级压缩、风冷系统
- 低转速-容量比，配合转子涂层以提高效率
- 适用于工业安装的坚固设计，维护要求低
- 下游无油污染
KOMPBERG® ZWF（无油，注水式）
- 在压缩室内使用水替代油以保证无油压缩空气
- 水作为冷却和密封介质，实现近等温压缩并提升能源效率
- 集成水处理以维持回路水质
- 占地紧凑，侧门可拆卸以便维护
- 部分型号采用直接驱动以减少传动损失
产品优势与特性（通用）
- 提供适用于食品、制药、电子、医疗等行业的无油气源
- 工厂测试以验证性能并符合规格
- 可选项：变速控制、热回收、SIEMENS电机与控制（部分型号）
- 部分机型具备低噪音与低振动设计
- 通过优化冷却与高效压缩元件降低运行成本
什么是无油螺杆压缩机？
无油螺杆压缩机在压缩腔内不使用油。风冷无油型通过特殊材料/涂层与精密间隙避免金属接触；注水型通过向压缩腔注入水以提供润滑与冷却。无油压缩机用于油污染不可接受的场合。
无油与注水螺杆机如何工作？
风冷无油机依赖特殊涂层材料与精确间隙以避免金属摩擦。注水机在压缩腔注入水，水形成密封与冷却介质，防止转子直接接触并降低压缩过程中的温升。
技术参数 — KOMPBERG® ZXF
型号 | 8 bar 吐出量 [m3/min] | 10 bar 吐出量 [m3/min] | 外形尺寸 (LxWxH) [mm] | 额定电机功率 [kW] | 压缩空气接口 | 冷却空气需求 [m3/h] | 重量 [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000
技术参数 — KOMPBERG® ZWF
型号 | 6 bar 吐出量 [m3/min] | 8 bar [m3/min] | 10 bar [m3/min] | 13 bar [m3/min] | 外形尺寸 (LxWxH) [mm] | 电机功率 [kW] | 接口 | 重量 [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390
附加说明
- ZXF 型号列示的电机功率范围：55–160 kW（风冷）
- ZWF 注水型列示范围：40–120 kW
- 典型应用：食品与饮料、制药、电子、医疗及需无油空气的其他工业领域
技术规格
- 100% 无油压缩（ZXF：无油元件；ZWF：注水）
- ISO 8573-1 CLASS 0 空气纯度（制造商声明）
- 可选项：变速、SIEMENS 电机、热回收、回路水处理（ZWF）
- 压缩空气接口：G 1 1/2、G 2、G 2 1/2、G 3，视型号而定
- 尺寸、冷却空气需求和重量因型号而异
