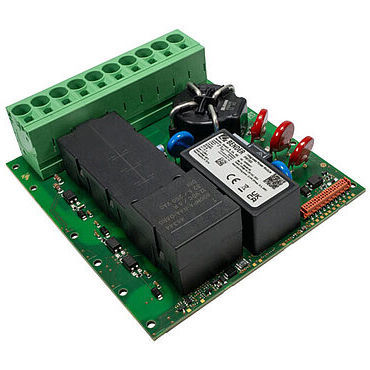

交流供电模块 IPM1300

ACDC

浪涌保护装置 (SPD) 集成直流电源（也用于充电控制器） 用于监测直流剩余电流的测量电流互感器 集成温度传感器 20 针插头，用于通过带状电缆（附带）连接充电控制器 保护导体监控（PE 监控） 集成电源模块 IPM1300，与 ICC1314 充电控制器一起使用 IPM1300 是构建紧凑型充电站或壁盒的完美补充。IPM1300 的尺寸仅为 120 毫米 x 130 毫米，与 ICC1314 充电控制器非常协调，可用于建造紧凑型充电站。 IPM1300 的电源模块包含一个集成电源装置，该装置也用于充电控制器，因此无需额外的直流电源。此外，IPM1300 还可为其他应用提供 3 瓦功率。它可用于充电容量高达 22 千瓦的充电系统。 集成的测量电流互感器通过充电控制器进行分析。电流互感器和充电控制器共同构成一个符合 IEC 62955 标准的 6 mA 直流故障电流检测系统。IPM1300 还能监测保护接地 (PE) 连接和三相系统。 内部温度传感器记录当前 PCB 的温度，使充电控制器能够根据温度调节充电电流。电源模块中还集成了对负载继电器（焊接检查）的监控功能。
