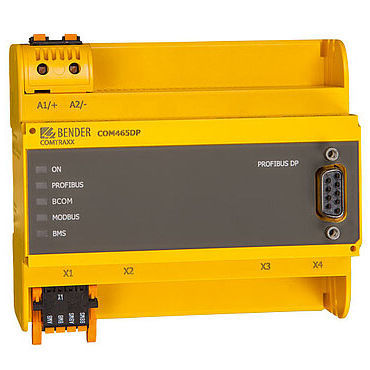

状态监控设备 COMTRAXX® COM465DP

测量互联网以太网

完整的系统概览 所有本德尔设备的参数设置 所有本德尔通讯接口包括Profibus-DP 显示在web浏览器上，无需要求安装本地软件 通过功能模块，适应个别要求 功能范围 基本设备 (不包括功能模块) 带Web接口的状态监视仪用于本德尔BMS和BCOM以及普通测量设备。 支持设备连接 -到内部(最多139台设备) 或外部连接* BMS总线 (最多98 * 139台设备)， - 通过BCOM接口(参考BCOM手册) - 通过Modbus RTU或通过Modbus TCP (最多247台设备)。 远程电流测量值、操作/报警信息和参数指示*。 耦合相关设备与PROFIBUS DP的网关。 网关到Modbus TCP： 通过Modbus TCP，读取当前测量值，子系统地址1…10的操作/报警消息。 带10/100 Mbit/s的以太网接口用于通过LAN, WAN或互联网远程进入 为本德尔通用测量仪和能量表的内部参数设置及配置。** 所有相关设备的时间同步 1000条历史记录 数据记录器，可自由配置（30×10000条） 从第三方设备（通过Modbus RTU或Modbus TCP）的50个数据点可以被集成到系统中。 可以创建16个通道的虚拟设备。 通过PROFIBUS DP协议，支持外部应用程序（如可视化程序或PLC） 读取相关设备的当前测量值，操作/报警消息。通过PROFIBUS DP集成服务器统一访问所有相关设备。 控制命令：通过PROFIBUS DP命令可以通过一个外部应用程序（如可视化软件或PLC）发送到设备。 *) 只有当网关连接到内部BMS总线时，才能显示BMS总线设备的参数。 **)参数可以通过Web应用程序和外部设置（通过BMS/ICOM/BCOM），但不是通过Modbus、Profibus设置。相关设备的参数只能读取；功能模块C是设置的修改是必需的。 ! 不生成报告-同样也不必自己的设备生成报告。 功能选项包A 设备、通道（测量点）和警报的分别分配文本。 设备失效分配。 发生警报和系统故障时，电子邮件分别通知不同用户组。 电子邮件通知的配置。 报表功能*保存相关设备的测量值和设置。 保存的设置可以与设备的当前设置进行比较。报告功能可用于网关和每个相关的本德尔设备。 *) 只有当网关连接到内部BMS总线时，才能生成BMS总线设备的报告。 功能选项包B 通过Modbus TCP协议，支持外部应用程序（如可视化程序或PLC） 读取相关设备的当前测量值、操作/报警消息。通过集成服务器上的Modbus TCP，统一访问所有相关设备。 控制命令：通过Modbus TCP可以通过外部应用程序发送命令到设备(例如，可视化的软件或PLC） 通过SNMP协议（V1、V2C或V3）报警和测量值。 功能选项包C 通过Web浏览器与网关相关的所有设备*，快速和简单参数设置。 报表功能**用于记录和保存设置和测量值。保存的设置可以与设备的当前设置进行比较。保存的设置可以被加载到设备。*** 报告功能可用于网关和每个相关的本德尔设备。 *)只有当网关连接到内部BMS总线时，才能进行BMS总线设备的参数设置。 **)只有当网关连接到内部BMS总线时，才能生成BMS总线设备的报告和加载设置从报告到BMS总线设备。 ***)目前，此功能仍然需要Silverlight Web接口。 功能选项包D* 无需任何编程，快速简单的可视化。设备 状态、报警或测量值可以被安排并显示 在背景图像上（例如房间平面图）。 显示概览，其内容占用多个页面。单击以跳转到另一个视图。返回到概览页面。 图形显示随时间轴缩放。 系统的可视化：多个网关（COM460IP, COM465IP,COM465DP, CP700）显示在一个网站。设备常见报警的指示。单击正在显示的设备，将打开它的Web用户界面。 *)目前，此功能仍然需要Silverlight Web接口。 功能选项包E 可以创建100个虚拟设备，每个有16个通道。 功能选项包F
