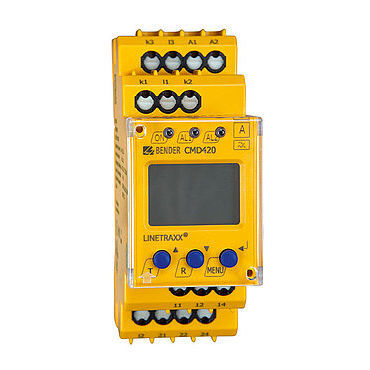

过载电流监控继电器 LINETRAXX® CMD series

低电流单相三相

CMD420/421电流监视仪使用三个测量输入监视交流电流，主要监视过电流、欠电流或过电流和欠电流 (窗口鉴别器的功能)。测量 r.m.s. 值的测量电流(交流)。当前测量值会不断的显示在液晶屏上。 相关的测量通道可以使用向上或者向下箭头按钮选择。存储造成报警继电器打开的测量值。由于可调整延迟时间、安装特点，就可以考虑如设备特定工作电流、瞬时电流变化等。 连接测量的三个标准电流互感器到各自的CMD420/421上。 电流互感器的变压比"n"(n = x/1A ，n = x/5A) 可以设置为n = 2000。 然后，实际设备的实际电流可以通过"n" 系数乘以测量电流 并液晶屏上显示。电流可以从三相系统或三个不同的单相系统中获取。 CMD420/421系列需要额外的电源电压。
