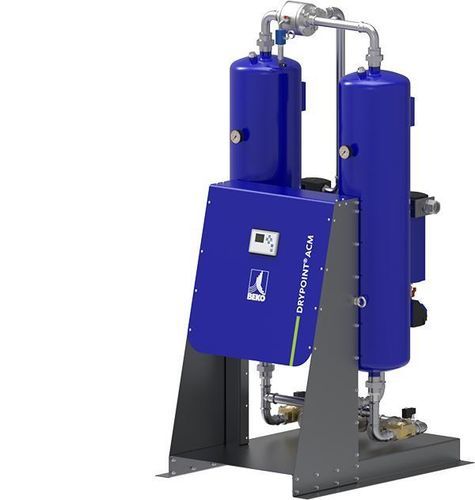

干燥剂压缩空气干燥机 DRYPOINT® ACM series

无热再生干燥剂无热再生

产品概述
BEKO TECHNOLOGIES 的 DRYPOINT ACM 系列为中型吸附式干燥机系列（型号 410–495），用于中等流量压缩空气的可靠干燥（100–1000 m³/h）。双塔对流再生设计可提供稳定的压力露点（标准可达 −40 °C，选配 −70 °C），体积紧凑，便于 OEM 与压缩机组集成。

主要优点

• 流量范围广：型号覆盖 100–1000 m³/h，满足生产和 OEM 需求。
• 节能运行：低压差与压缩机同步控制可降低运行成本。
• 集成预过滤与冷凝水管理，保护工艺并延长部件寿命。
• DP‑ACM 彩色显示提供清晰的工艺可视化；可选 Modbus 接口实现系统集成。
• 紧凑机身、IP54 防护等级，适用于室内 Skid 与设备集成。

工作原理
DRYPOINT ACM 采用两塔交替运行的吸附过程。进入的压缩空气先经过预过滤和冷凝水分离，然后进入吸附塔，吸附剂将湿气去除至目标压力露点。再生采用经干燥空气的部分流量对流再生；切换可为周期性或露点控制。该设计将吹扫损失最小化并保持稳定的 PDP 性能。设备在断电时仍可实现通流，以帮助保证生产连续性。

控制与监测

• DP‑ACM 控制器配备彩色显示，显示运行模式、定时、露点控制、状态、警告与报警。
• 标配压缩机同步；可选通信接口（如 Modbus）以便接入上位控制系统和远程监控。

应用领域

• 包装与自动化 — 防止湿气导致的故障，保障连续生产。
• 机械制造与机床 — 保护敏感设备，维持稳定的生产质量。
• 中等流量生产线 — 为稳定工艺条件提供能效优化的干燥方案。
• OEM 系统与压缩机组 — 体积小巧，便于机床与 Skid 集成。

增强现实与可视化
提供 AR 与 3D 可视化选项（产品页 QR 码 / AR 模型），用于客户环境中的虚拟放置与检查。

规格表（选定型号）
表头： 接口 | 体积流量 (m³/h)* | 工作压力 最小/最大 | 入口温度 最大 | 环境温度 最小/最大 | 进气湿度 | 环境条件 | 压力露点 (PDP) | 功耗 | 防护等级
DRYPOINT ACM 410：1" | 100 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 415：1" | 150 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 423：1" | 225 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 430：1" | 300 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 438：1½" | 375 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 455：2" | 550 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 465：2" | 650 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 485：2" | 850 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54
DRYPOINT ACM 495：2" | 1000 | 4–16 bar (g) | 50 °C | +4 - 50 °C | Max. 100% at 45 °C | 0 - 2000 m NN（室内） | Min. -40 °C（可选 -70 °C） | Max. 40 W, 230 V | IP 54

技术参数

• 品牌：BEKO TECHNOLOGIES
• 型号：DRYPOINT ACM（DRYPOINT® ACM 410–495 系列）
• 流量范围：100–1000 m³/h（视型号而定）
• 接口尺寸：1" 至 2"（依型号而定）
• 工作压力：4–16 bar（表压）
• 最大入口温度：50 °C
• 环境温度范围：+4 °C 至 +50 °C（室内安装），海拔 0–2000 m NN
• 进气湿度：45 °C 时可达 100%（工况限制）
• 压力露点（PDP）：标准 −40 °C，可选 −70 °C
• 控制功耗：典型最大 40 W（230 V），辅电视型号而定
• 防护等级：IP 54
• 控制：DP‑ACM 彩色显示、露点控制、定时器、状态/警告/告警；Modbus 可选
• 结构：双塔吸附，采用对流再生；集成过滤与冷凝水管理
• 应用：包装与自动化、机床制造、中等流量生产、OEM/压缩机套件
