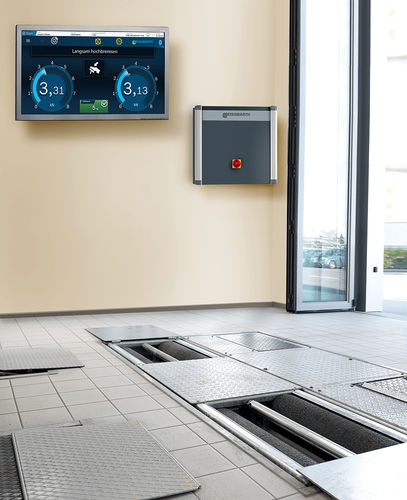

车用制动台 BD 4431

滚筒

概述
BD系列汽车制动测试仪符合相关规范，适用于车间的常规车辆检测。模块化设计可通过诊断、维修和服务辅助装置进行扩展，并可转换为用于悬架和侧滑检测的检测通道。可通过模拟显示或PC进行操作、可视化和结果评估。

BD系列的 Power-Box

• Power-Box 结构紧凑、坚固且便于维护。
• 所有电子元件均安置于轻便且易于接近的外壳内。
• 安装方式：墙面（标准）或立柱（可选）。
• 配备230 V插座，用于维修工程师的笔记本或测试设备。
• 方便操作的主电源开关与急停功能。
• 内置文件口袋，用于存放技术资料。

PC 连接与操作

• 可选套件为 BD 系列提供额外的连接选项。
• 集成型 PC 套件设计为安装在 Power-Box 内，可直接连接车间 PC。
• 通过屏幕可视化测试程序和结果。
• 支持作业处理、客户数据库、统计评估、打印和归档功能。
• 测试报告可自动打印。
• 在 PC 操作时，模拟显示为可选项。

Power-Box 详细信息

• 用于电子元件的便于维护的外壳。
• 电子组件安全存放且易于维护访问。
• 标配墙面安装；可选立柱安装。

可用 PC 套件（四种选择）

• 集成型 ICperform PC-Kit（含 ICperform 软件许可与平板应用许可），零件号 1 691 601 964
• 外置 ICperform PC-Kit（含 ICperform 软件许可与平板应用许可），零件号 1 691 601 965
• 带远程控制的集成型 ICperform PC-Kit（含 ICperform 软件许可），零件号 1 691 601 963
• 带远程控制的外置 ICperform PC-Kit（含 ICperform 软件许可），零件号 1 691 601 966

最低 PC 要求

• 操作系统：Windows 11 Professional
• CPU：3 GHz（Intel Pentium 第12代）
• 内存：8 GB DDR5
• 存储：512 GB SSD
• 接口：6× USB，1× RS232（用于 IR 远程控制），1× LAN

配件与扩展（部分）

• Power-Box 立柱
• PC 推车
• 显示单元用 LCD 显示器套件（模拟显示 / 电视监视器选项）
• 专业 IR PC 套件（集成或外置）
• 踏板力传感器（无线版）
• 滚筒覆盖板
• IR 遥控器及 IR 接收器选项
• 轴重秤（4 传感器）及支撑条
• 单台制动测试仪边缘保护（700 mm）
• 单台制动测试仪安装框架（700 mm）
• 400 V 软启动装置以实现受控启动
• Power-Box 到滚筒组的电缆套件（30 m）
• 升降设备 HUS 104（适用于 BD 4xxx 与 QB.4，700 mm）
• 数字校准套件（运输箱、数字传感器、手册）
• 可通行板（可插入和可旋转，700 mm）
• 各类电视适配器、支柱、旋转臂和显示器支架

技术参数（表）
包装长度：2420 mm
包装宽度：820 mm
包装高度：700 mm
毛重：476 kg
长度：660 mm
高度：250 mm
宽度：2360 mm
最大车轮直径：1000 mm
最大轮圈直径：32"
测量系统：DMS
滚筒长度：700 mm
滚筒抬高：25 mm
最小轮圈直径：10 mm
滚筒直径：205 mm
最小测试宽度：800 mm
最大测试宽度：2200 mm
最小车轮直径：320 mm
滚筒轴距：381 mm
重量：446 kg
测试速度：5 km/h
最大轴重：4.0 t
最大可承载通过荷载：4.0 t
滚筒上缘到工厂地面的高度差：-10 mm

特性 / 技术规格

• 型号：BD 4431
• 最大测试宽度：2200 mm
• 滚筒长度：700 mm
• 滚筒直径：205 mm
• 滚筒抬高：25 mm
• 测量系统：DMS
• 最大车轮直径：1000 mm
• 最小车轮直径：320 mm
• 最大轮圈直径：32"
• 最小轮圈直径：10 mm
• 滚筒轴距：381 mm
• 测试速度：5 km/h
• 最大轴重 / 可承载通过荷载：4.0 t
• 单机重量：446 kg
• 毛重（包装）：476 kg
• 包装（长 x 宽 x 高）：2420 x 820 x 700 mm
