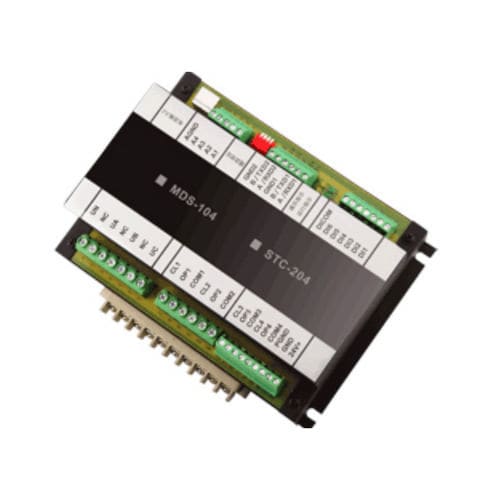

自动化I/O模块 STC-204

数字模拟ModBUS RTU

测量： 　　 　　具有三相异步电动机的测量功能：三相电压、三相电流、三相有功功率、三相无功功率、三相总有功功率、三相总无功功率、频率、功率因数、积分电度、零序电流等，数据刷新速度快，电压、电流、功率精度0.5%FS ，电压测量范围0～1140V，电流测量范围0～5A/1A，20倍过载，电压电流经内部互感器隔离输入 。4路AI输入（标准配置0～20mA，特殊订制0～5V/0～10V），12位A/D，可接各种变送器，比如流量或压力变送器。 保护： 具有三相异步电动机多种保护功能：启动电流保护、超载保护、欠压保护、过压保护、零序电流保护、负序电流保护、欠载保护、零序电压保护。 控制： 　　 　　具有三相异步电动机多种控制功能：4路DO输出(触点容量250VAC/5A或30VDC/5A或DC30V/12A)，可以实现对电机的启停控制、正反转控制遥控、Y-Δ切换控制、保护动作及告警等。 其他： 　　 　　6路DI输入,光电隔离（DC24V），可兼作脉冲输入，带SOE(事件记录)功能，可以检测三相电动机的启停状态、脉冲电度表的输出脉冲累计；2路隔离通讯口，标准配置为1路RS485和1路RS232通讯口，特殊订制2路RS485或2路RS232， MODBUS RTU通讯协议 ；贴片工艺，较高的EMC性能；卡式导轨或螺丝固定；工作温度：-40℃～85℃ ；供电电源：标准配置DC24V隔离电源。尺寸：205×160×76。 油井测量专用功能： 集抽油机电机的电力监测、电力智能保护、电力抄表、遥信、遥控以及井口压力温度测量、功图测量等于一体，实现油井综合自动化。
