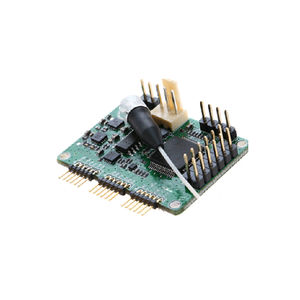

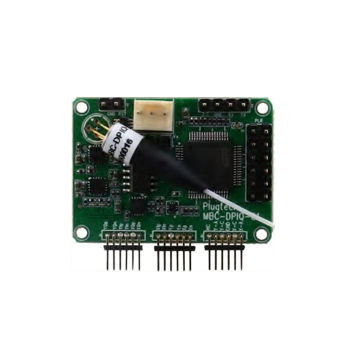

控制卡 DP-IQ

Rofea 的调制器偏置控制器专为马赫-泽恩德调制器设计，可确保在各种工作环境中保持稳定的工作状态。基于完全数字化的信号处理方法，该控制器可提供超稳定的性能。 控制器向调制器注入低频率、低振幅的抖动信号和偏置电压。它不断读取调制器的输出，并确定偏置电压的状况和相关误差。之后将根据之前的测量结果施加新的偏置电压。这样，就能确保调制器在适当的偏置电压下工作。 特点 -同时为双偏振 IQ 调制器提供六个自动偏置电压 -调制格式独立： 独立于调制格式：SSB、QPSK、QAM、OFDM 经过验证。 -即插即用： 无需手动校准 -I、Q 臂：控制峰值和空模式 高消隐比：最大 50dB1 -P 臂：控制 Q+ 和 Q- 模式 精度：± 2 o -外形小巧：40 毫米（宽）×29 毫米（深）×8 毫米（高） -高稳定性：全数字实现 易于使用： -使用微型跳线 2 进行手动操作 通过 UART /IO 实现灵活的 OEM 操作 -提供偏置电压的两种模式：a.自动偏置控制 b.用户定义偏置电压
