静止无功发生器 SVG

数码用于远程通信用于表面处理

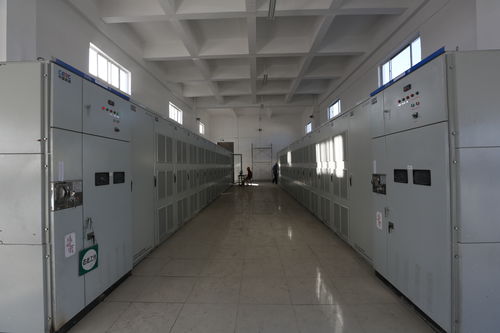

静态无功发生器(SVG)是一种基于电压源逆变器的无功调节装置，能够实现从感性无功到容性无功的平滑调节，其工作原理如下：用自换桥电路通过电抗器直接与电网并联，通过适当调节桥电路交流侧输出电压的相位和幅值，或直接控制交流侧输出电流，在电流中产生所需的无功电流，从而实现无功补偿。 BPEG系列高压SVG采用链式结构，损耗小，采用载波移相技术，在不增加IGBT开关频率的情况下实现有源滤波。它不配备变压器，因此占地面积小，便于维护和操作。
