光纤激光标记系统 HF series

自动用于连续生产线用于非金属元素

概述

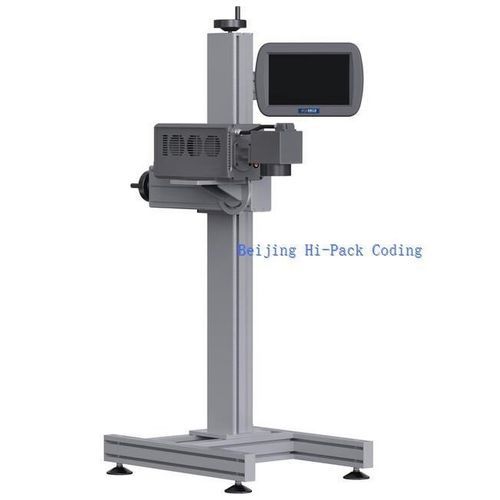

Hi-Pack Coding 光纤激光打标系统将稳定的光纤激光器与高速双轴扫描电镜（galvanometer）相结合，可在金属及部分非金属材料上实现稳定的高分辨率标记。系统集成 10.2 英寸彩色触摸屏、光电传感器和可调升降支架，适用于产线内联或独立使用，满足对标记精细度和定位可靠性要求较高的生产环境。

型号

• HF200C-YTB
• HF300C-YTB

标记格式与内容
支持 AutoCAD 行业标准字体（可扩展）、矢量 logo、符号、线条、环形、角标、反序、批号、中/英文字、数字、logo、日期与时间、序列号及可定制的 CAD 字体扩展。

技术参数表
型号：HF200C-YTB、HF300C-YTB
激光类型：光纤激光
扫描电镜：高精度双维高速扫描电镜
标记面积：110 mm x 110 mm
产线最大速度：≤ 130 m/min（视材料而定）
标记速度 / 焦距：≤ 12,000 mm/s；f = 165 mm
输出功率 / 电压：HF200C-YTB ≥ 20 W；HF300C-YTB ≥ 30 W；220 VAC，50 Hz
功耗：400 W
操作界面：10.2 英寸彩色触摸屏（固定或手持）
冷却方式：风冷
激光波长 / 定位精度：1064 nm；0.001 mm
设备环境要求：环境温度 0°C–45°C；湿度 ≤ 95%
外形尺寸（长 x 宽 x 高）：550 mm x 140 mm x 165 mm

特点 / 技术规格

• 型号：HF200C-YTB、HF300C-YTB
• 激光类型：光纤激光
• 标记面积：110 x 110 mm
• 最大产线速度：≤ 130 m/min
• 标记速度：≤ 12,000 mm/s
• 输出功率：HF200C ≥ 20 W；HF300C ≥ 30 W
• 功耗：400 W；电压：220 VAC，50 Hz
• 操作界面：10.2 英寸彩色触摸屏（固定/手持）
• 冷却：风冷
• 波长：1064 nm；定位精度：0.001 mm
• 使用环境：0°C–45°C；湿度 ≤ 95%
• 外形尺寸：550 x 140 x 165 mm
