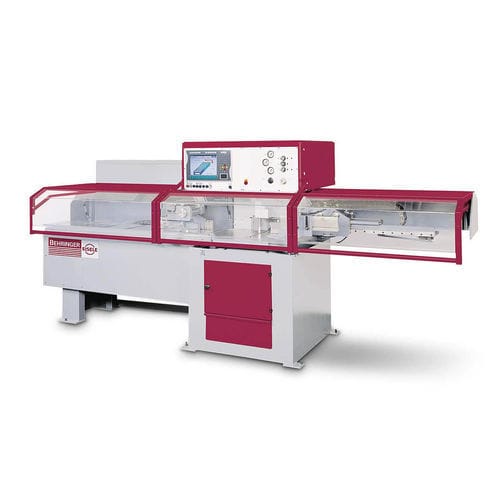

固定锯床 PSU 450 A

斜切圆形用于金属

概述
灵活的PC控制高性能斜切圆锯 PSU 450 A 在实现经济切割的同时具备高产能和良好操作性。其高自动化水平和模块化设计适用于广泛的应用场景。该锯可在全自动运行中加工不同尺寸的型材、管材和实心材料。

主要功能说明
伺服电机驱动轴确保材料的精确定位和斜切角度调节。可选排料抓手和出料装置可抓取工件并将其放置到机外可编程位置。PSU 450 A 可根据应用需求与送料料仓和排料设备配套。

主要特性

• 最高自动化水平：连接送料和切断抓手可实现完全自动化运行，包括切头、剩余料及小楔的排除。
• 伺服轴：起始材料的长度定位精确且快速，斜切角度调节灵活。
• 材料适用范围广：适用于扁材、角材、实心材、管材和特殊型材。
• 坚固的机床底座：重型机身和阻尼铸铁构件，确保低振动切割和长刀具寿命。
• 最佳切屑流向：自下而上的刀片进给利于切屑排出，尤其适用于管材和空心型材。
• 减少材料消耗：交替切割消除了相同角度截面所需的小楔。
• 坚固的传动系统：配备 Eisele 缓冲的蜗轮蜗杆减速器，衰减振动，提高切割质量和刀片寿命。
• 简单直观的控制：操作简便的 PC 控制，导航快速，可减少误操作。
• 短循环时间：电子切削高度调节和刀片快速回程。
• 高切割质量：刀片两侧夹紧工件，保证切面干净且公差小。
• 微喷润滑系统：最小量润滑（MQL），为刀片提供持续润滑并保持清洁的工作环境。
• 现代化接口：标准化接口如 ASCII、DSTV 与 OPC-UA，便于与过程控制系统集成。

切割范围
平材 90° — 240 x 70 mm
平材 45° — 170 x 50 mm
平材 30° — 130 x 30 mm
方材 90° — 140 x 140 mm
方材 45° — 125 x 125 mm
方材 30° — 100 x 100 mm
圆材 90° — 150 mm
圆材 45° — 145 mm
圆材 30° — 112 mm
最小可锯圆材直径 — 10 mm
最小可锯平材尺寸 — 10 x 10 mm

性能参数
驱动功率 — 7.1 kW
转速 — 1 - 70 min-1
锯片直径 — 450 mm
单程送料长度 — 1,500 mm
送料速度 — 667 mm/s
锯进给 — 液压
工件夹紧 — 液压

尺寸与重量
长度 — 5,800 mm
宽度 — 1,600 mm
高度 — 2,300 mm
重量 — 3,150 kg
材料支撑高度 — 1,045 mm

技术规格

• Model: PSU 450 A
• Manufacturer / Brand: Behringer Eisele
• 控制: 具备 NESTING 功能的高性能 PC 控制
• 锯片: Ø 450 mm
• 驱动功率: 7.1 kW
• 速度范围: 1 - 70 min⁻¹
• 送料: 液压锯进给；最高速度667 mm/s；单程送料长度1,500 mm
• 夹紧: 液压工件夹紧
• 润滑: 微喷/最小量润滑系统
• 自动化: 兼容送料料仓、切断与送料抓手、可选排料抓手
• 接口: ASCII、DSTV、OPC-UA（标准化）
• 结构: 重型机身与阻尼铸铁构件
