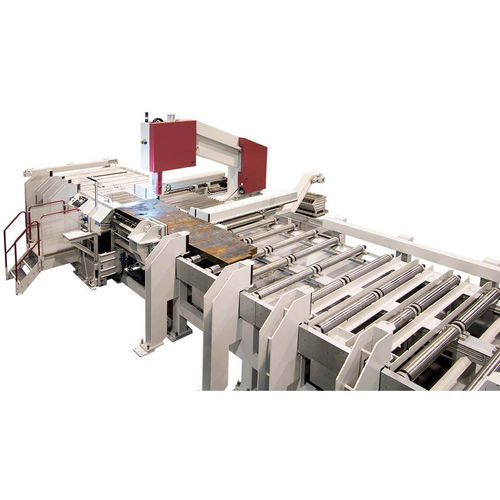

固定锯床 VPS60-220A

带式板式立式

概述
自动板材带锯 VPS60-220A 是 BEHRINGER 提供的用于大型板材和坯料全自动横切的解决方案。与水平设计相比，锯带的垂直布置缩短了啮合长度，从而提高了切割能力并降低了刀具成本。VPS 系列采用坚固的机架和高性能组件，适用于钢材贸易、工业和金属生产等苛刻应用，可加工有色金属、铝、普通钢以及难切削材料（如 Inconel、钛等）。模块化设计可根据客户工况进行个性化配置。

主要特点

• 锯带垂直布置：在宽板和坯料上缩短啮合长度，允许使用更小/齿更细的锯条，提高切削性能并减少切缝宽度。
• 高性能锯切单元，采用抗扭 C 型框架结构，提升切割性能并降低振动。
• 分体式伺服送料夹持器，配备两个电子耦合的主轴驱动，可可靠且精确地定位宽板材。
• 由于抗扭锯架和在切削点下施加的进给力，保证了卓越的精度和切削性能。
• 由 BEHRINGER 制造的铸铁导带件，有助于切削部位的振动阻尼并延长刀具寿命。
• 驱动式双工芯片刷可主动清洁锯条，防止切屑进入切削通道；刷子可自动适应锯条。
• BEHRINGER 伺服进给系统：持续排屑，并能快速响应切削压力传感器，防止过载和刀具过早磨损。
• 自动导向臂：活动导带根据切削高度自动调整，保证无需手动调节即可获得最佳切割结果。
• 良好的可维护性：开放式设计便于维护，可直接接触易损件并简化锯条更换。
• 大型切屑输送机，带集成冷却液箱，位于锯单元下方；可拆卸以便清洁和维护。
• 得益于坚固设计、伺服技术和良好的切屑处理，实现硬质合金锯条的经济使用。
• 通过直观的触控 PLC 实现简便操作。

技术数据（概要）
切割范围
平面切割范围 宽 x 高: 2,250 x 600 mm
平面最小可锯尺寸 宽 x 高: 500 x 20 mm
最短切割长度: 15 mm

性能参数
单程送料长度: 1,500 mm
驱动功率（锯）: 7.5 kW
锯带速度: 17 - 120 m/min
锯条尺寸: 11,080 x 54 x 1.6 mm
自动运行时剩余件长度: 40 mm
总功率: 15 kW
锯进给: 通过齿轮啮合的伺服进给
材料进给: 滚珠丝杠
材料夹紧: 液压
锯条清洁: 电动切屑刷

外形尺寸与重量
长度: 11,700 mm
宽度: 3,600 mm
高度: 4,220 mm
重量: 19,000 kg
材料支撑高度: 1,650 mm

特性 / 技术规格

• 型号: VPS60-220A
• 切割范围（平面 宽 x 高）: 2,250 x 600 mm
• 最小可锯尺寸（宽 x 高）: 500 x 20 mm
• 最短切割长度: 15 mm
• 单程送料长度: 1,500 mm
• 驱动功率（锯）: 7.5 kW
• 总功率: 15 kW
• 锯带速度范围: 17 - 120 m/min
• 锯条尺寸: 11,080 x 54 x 1.6 mm
• 剩余件长度（自动）: 40 mm
• 锯进给: 通过齿轮啮合的伺服进给
• 材料进给: 滚珠丝杠
• 材料夹紧: 液压
• 刃清洁: 电动切屑刷
• 带集成冷却液箱的切屑输送机（标准）
• 机床尺寸 L x W x H: 11,700 x 3,600 x 4,220 mm
• 重量: 19,000 kg
• 材料支撑高度: 1,650 mm
