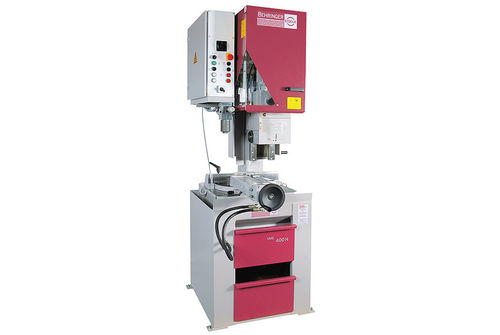

固定锯床 VMS 400 H

斜切圆形用于金属

概述
全球销量超过25万台，证明了VMS系列在车间和生产中的可靠性。操作简便、结构坚固和切割精确，使VMS 400 H适用于切割实心材料、管材和型材。本型号配备液压送料和液压夹紧装置。

结构与传动
VMS锯单元的核心为自制蜗轮蜗杆减速器，带有Eisele旋转吸收功能。重型齿轮箱和坚固的机床底座可降低振动，改善切割质量、延长锯片寿命并提高整机耐用性。

选项与附件

• 可选微喷系统（最小量润滑），在切割型材、管材和实心材料时持续用切削油湿润锯片，延长刀具寿命并保持工作环境清洁。
• 冷却装置集成在机座内。
• 用于自动化和改进物料处理的测量系统和送料抓手（可配置选项）。

主要特性

• 自制蜗轮蜗杆减速器，配有Eisele旋转吸收装置，降低振动并延长锯片寿命。
• 带固定止挡的方便倾角调节，便于快速精确的角度变化。
• 占地面积小于1 m²且生产率高。
• 油压锯片进给（半自动）确保稳定的切割质量和较高的操作舒适性。
• 液压快速夹紧装置确保材料固定可靠。
• 坚固的机座和减振铸铁部件提高刀具寿命。
• 带进出点限位开关的便捷行程调整。
• 大型防护罩，便于安全更换锯片。
• 整机设计紧凑，冷却装置和屑抽屉集成于机座内，保持清洁。
• 高度灵活：通过多种配置选项，VMS 400 H可适应不同的物料流。

切割范围（表）
平板 90° — 200 x 120 mm
平板 45° — 140 x 120 mm
平板 30° — 100 x 100 mm（仅右侧）
方形 90° — 120 mm
方形 45° — 120 mm
方形 30° — 100 mm（仅右侧）
圆形 90° — 140 mm
圆形 45° — 140 mm
圆形 30° — 110 mm（仅右侧）

性能参数（表）
驱动功率 — 2.0 / 2.6 kW
标准转速 — 17 / 34 - 34 / 68 min-1
可选转速 — 8 / 16 / 32 / 64 min-1
锯片直径 — 400 mm
锯片进给 — 液压
材料夹紧 — 液压

尺寸与重量（表）
长度 — 945 mm
宽度 — 1,500 mm
高度 — 2,130 mm
重量 — 750 kg
工件支撑高度 — 900 mm

技术规格

• 型号：VMS 400 H
• 锯片直径：400 mm
• 驱动功率：2.0 / 2.6 kW
• 标准转速：17 / 34 - 34 / 68 min-1
• 可选转速：8 / 16 / 32 / 64 min-1
• 锯片进给类型：液压（半自动，油压进给）
• 材料夹紧：液压
• 切割能力示例：平板 90°：200 x 120 mm；圆形 90°：140 mm；方形 90°：120 mm
• 外形尺寸（长×宽×高）：945 × 1,500 × 2,130 mm
• 重量：750 kg
• 工件支撑高度：900 mm
• 可选微喷润滑系统以延长锯片寿命
• 自制蜗轮蜗杆减速器，带Eisele旋转吸收装置
• 功能：带固定止挡的斜切调节、通过限位开关的行程调节、集成冷却装置与屑抽屉、大型防护罩便于更换锯片
