钢型材系统

模块化快速安装式坚固

概述
45×45 mm 钢方管为镀锌重载型材，壁厚 3 mm，设计用于承受较高的静载和动载。该型材为基础框架、底盘及在叉车搬运等高强度物流作业中使用的工业构件提供稳定的结构支持。

主要优点

• 即使在动态载荷下也具有很高的承载能力和机械稳定性。
• 镀锌钢表面在工业环境中提供防腐保护。
• 模块化设计，可与机械螺栓连接的接头系统兼容，实现快速装配。

应用

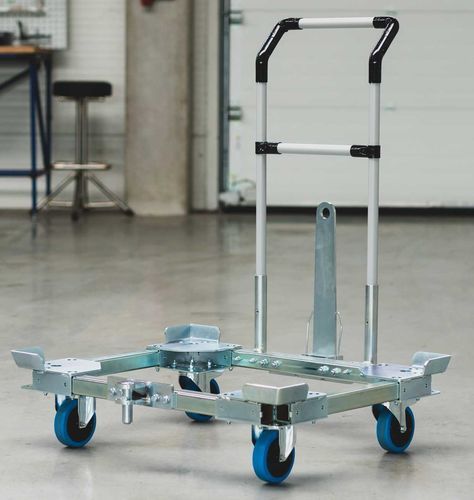

• 牵引小车（tugger）底座框架和底盘框架。
• 运输小车、物料车及其他轮式系统。
• 重载货架系统、架子和储存解决方案。
• 工业定制结构和工作站系统。

方管接头（系统）
针对 45×45 mm 方管提供专用接头系统，可由单根型材构建稳固结构。接头通过螺栓连接牢固固定，适用于需要可靠基础的重载框架和轮式系统。

接头 — 主要类型

• MC 钢接头（45×45 mm） — 将方管（45×45 mm）与圆管型材（Ø28 mm）连接，常用作角部连接以及与圆管部件的结合（如运输小车）。
• MC4 钢接头（45×45 mm） — 可连接三根方管（45×45 mm），适用于坚固的货架、架构等重载解决方案。

兼容性

• 45×45 mm 钢方管与 MC 和 MC4 接头兼容。
• 在多种接头配置下可与铝制方管（45×45 mm）互换使用。
• MC 接头可实现与 Ø28 mm 圆管型材的连接。

附加部件与特殊配件

• 面板与滚轮（表面及输送用途）。
• 叉车导向装置与对齐导轨。
• 牵引杆（含弹簧牵引杆）及带销的联接系统。
• 脚轮、安装支座及可调支脚，用于移动性与稳固支撑。

说明
该系统旨在通过组合方管、接头与附加部件，实现灵活的定制化工业解决方案，构建稳定且适合生产环境的结构。

技术规格

• 标称截面：45 x 45 mm
• 壁厚：3 mm
• 材料/表面处理：镀锌钢
• 兼容接头：MC 与 MC4（45 x 45 mm）
• 圆管兼容性：通过 MC 接头连接 Ø28 mm
