铝制型材系统

模块化轻型坚固

产品概述
铝制管道装配系统是一种用于轻型工业结构和上部结构的模块化管状框架解决方案。可快速搭建适配特定生产环境的工作台、货架和运输小车上部结构。该系统结合了简洁的铝合金外观与高度的可配置性，适用于精益（Lean）应用场景。

主要优势

• 模块化 – 为定制化工业解决方案提供基础，便于快速重构。
• 兼容性 – 可与其他 BeeWaTec 管道系统（圆钢管、方钢、方铝管）及各类接件配合使用。
• 可持续 – 部件可修改与重复使用，降低废弃物并延长使用寿命。

管材
可选管型包括铝圆管、带侧面型槽的圆管及型材双管。标准直径：Ø28 mm 和 Ø43 mm。表面处理：PE 涂层或阳极氧化（anodised）。可选项包括不同壁厚以提高承载能力、带内部肋的重载型和双管型。型材管的侧面型槽可防止扭转。

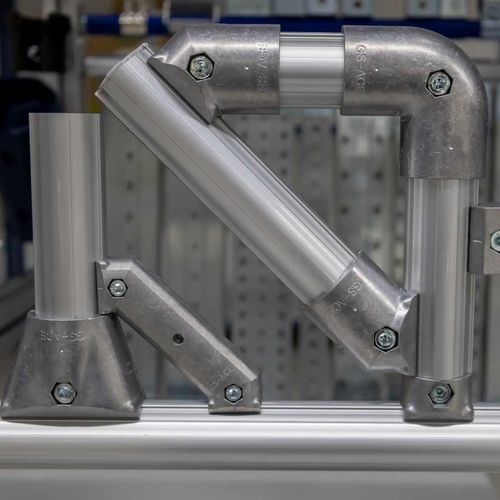

接头与配件
G.S. ACE 铝制管接头提供灵活的连接方案。两种主要接头形式：内夹式接头（从内侧夹紧，通常用于管端）和外夹式接头（环绕管体夹紧，灵活性更高并可防止扭转）。接头系统可实现较高的拔出和保持力（视配置可超过 80 kg）。丰富的配件系列可将不同管型与管径组合，构建稳固的结构。

应用
典型应用：轻型结构与货架、运输小车与 AMR 上部结构、流动货架与滚筒输送（FIFO 系统）、人体工程学工作站、带高度调节的升降系统、台面与货架板、安装支撑与脚轮，以及大量附件（面板支架、导轨、扎线夹、标签等）。

附件与扩展设备
补充组件包括滚筒轨道、安装支撑与脚轮、工作区 LED 照明、面板（台面、货架、隔板）、用于高度调节的升降装置、冲孔面板及各类扩展件，以增强功能性与模块化。

技术规格

• 产品系列：铝制管道装配系统
• 制造商 / 品牌：BeeWaTec
• 管径：Ø28 mm 和 Ø43 mm
• 管型：圆管、带侧面型槽的圆管、型材双管
• 表面处理：PE 涂层、阳极氧化
• 变体：多种壁厚、重载（内部肋）、双管变体
• 接头：端部使用的内夹式接头与环绕管体的外夹式接头
• 拔出 / 保持力：接头系统可实现较大力量（视应用可超过 80 kg）
• 兼容性：兼容 BeeWaTec 管道系统（圆钢、方钢、方铝）及 Ø28 mm 钢接头或特殊内夹铝接头
• 典型应用：工作站系统、货架/流动货架、运输和料车、路由车上部结构、装配工位
• 附件：面板支架、导轨、扎线夹、标签、滚筒轨、升降系统、工作区照明、安装支撑与脚轮
• 供应商合作：G.S. ACE（管材与接头供应商）
