钢型材系统

模块化快速安装式导电率

概述
该模块化钢制管式货架系统以Ø28 mm圆形钢管和金属连接件为基础。可在工业与物流环境中快速组装工作站、货架、物料推车及其他精益生产设备。

应用场景

• 工作站与装配台

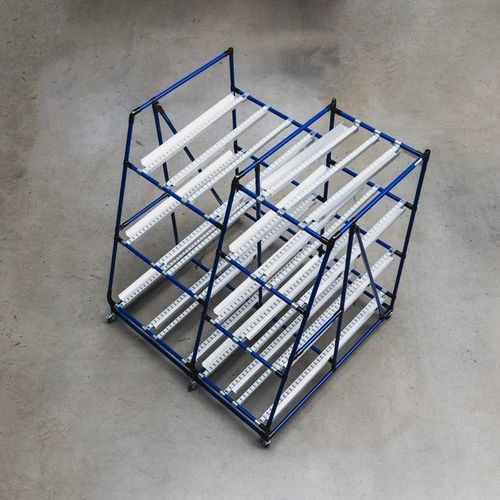

• 货架与流转货架（FIFO）
• 运输车与物料车
• 滚筒/输送解决方案及定制精益布局

管材（Ø28 mm）
系统以外径28 mm的圆形钢管为核心，提供多种规格与表面处理选项。管材变体包括 DP、D-COAT、ECCO 和 SUS，并提供多种颜色及不同内径选择。部分管材可提供导电版本以满足 ESD 应用。

D-COAT 管
D-COAT 管采用塑料涂层，提供增强的防腐保护，并支持颜色编码以便设备识别。

ECCO 管
ECCO 管采用高耐刮擦粉末涂层，具备抗紫外线、可重复使用和可回收的可持续特性。

SUS 管
SUS 管表面光滑，类似不锈钢，具备良好防腐性能、高可重复使用性，并抗夹持或接触造成的痕迹。

管件（连接件）
采用金属连接件组装稳定结构。连接件具有特殊抓取型轮廓，可实现很高的拔出与保持力（> 80 kg）。单个连接件可容纳最多五根管材。可用表面处理：黑色粉末涂层、白色镀锌（导电，适用于 ESD）及镍镀层。

附加件与配件
系统支持多种配件以满足特定需求：

• 滚道与滚筒输送
• 偏转连接件与 C 型导轨
• 索轮、止动器与导向件
• 安装支撑与脚轮（可移动/可锁定）
• 面板（台面、货架板、隔断）与冲孔板
• 工作区 LED 照明
• 高度调节用升降系统
• 地面标识、工作垫、开口式储物箱、标签等

主要特点

• 模块化：易于组装并可按需求调整结构
• 简洁且稳定：经验证的连接件系统与坚固的钢管
• 兼容：可与其他 BeeWaTec 管系（圆形铝管、方形钢/铝）组合使用
• 可持续：组件在适用情况下可重复使用并可回收
• 提供颜色与涂层选项以便识别及企业形象匹配

技术规格

• 管外径：Ø28 mm
• 可用管型：DP、D-COAT、ECCO、SUS（并有不同内径可选）
• 表面/涂层选项：塑料涂层（D-COAT）、粉末涂层（ECCO）、不锈钢类光滑表面（SUS）等
• 导电性：部分管材与白色镀锌连接件可提供导电版本（用于 ESD）
• 连接件性能：抓取型轮廓实现拔出/保持力 > 80 kg
• 连接件承载数：每个连接件最多可容纳 5 根管材（视类型而定）
• 连接件表面：黑色粉末涂层、白色镀锌、镍镀
• 可用配件：滚道、偏转连接件、C 型导轨、索轮、止动器、面板、照明、升降系统、支撑、脚轮、标签、地面标识、垫、储物箱
• 典型应用：工作站、货架、物料车、流转货架及其他精益生产解决方案
