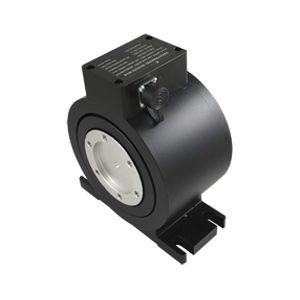

旋转扭矩传感器 1816
法兰式非接触型

旋转扭矩传感器
旋转扭矩传感器
旋转扭矩传感器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
旋转
构造
法兰式
其他特性
非接触型
扭矩

最多: 20,000 Nm
(14,751.24 ft.lb)

最少: 50 Nm
(36.88 ft.lb)

产品介绍

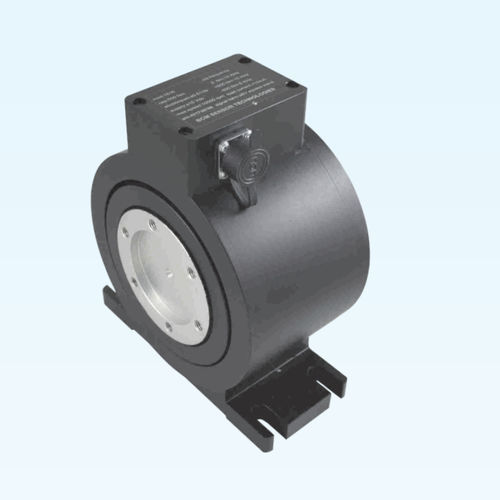

1816型是一个旋转扭矩传感器(RTT),在旋转过程中带有空气轴承,以测量高达20,000牛顿-米(20千牛米)的旋转扭矩。它由一个转子和一个定子组成:转子作为扭矩的测量轴,而定子向转子提供电力,并将扭矩信号从转子传输到SSC(传感器信号调节器)。 由于采用了电磁感应原理,1816 RTT型在转子和定子之间没有电刷来传输电力和信号。此外,作为空气轴承的优点之一,该RTT的旋转根本不需要任何机械轴承。因此,1816型是一个理想的设备,适用于需要长期耐用和很少维护的应用。 1816型RTT的测量扭矩能力最小为5 Nm,最大为20 kNm,精度为0.5%fs。它的输出信号是±6Vdc的方波频率,每个扭矩容量的范围是5kHz到15kHz。根据要求,该1816 RTT可以与速度传感器集成,以测量转子的速度。转子的速度是通过速度传感器的测速轮以每转60个脉冲的速度测量的。 该RTT设计用于双向(顺时针和逆时针)扭矩测量。然而,它也可以用于单向(顺时针或逆时针)扭矩测量。 当1816 RTT被安装在扭矩测量系统中时,其转子的输入端将被连接到电机或发动机的齿轮箱的输出端,而其输出端将被连接到负载的输入端,如水泵。

---
