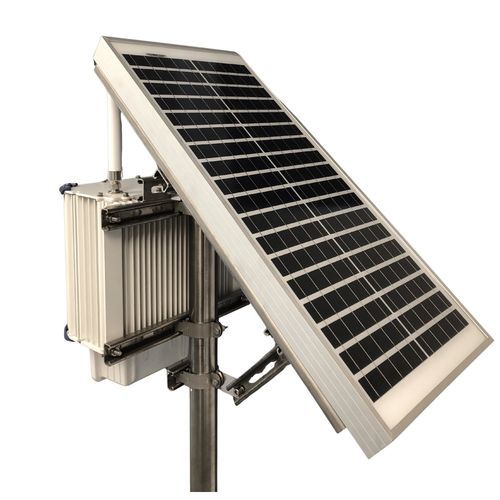

分配控制柜系统 Solar iWAP XN3

用于操控柱上铝制

概述
Solar iWAP XN3 是一款太阳能供电的本质安全无线防护箱，旨在在 Zone 2 和 Division 2 危险区域部署低功耗无线设备，包括远程离网站点。该箱体由 Ex 认证的光伏组件供电并集成 12.8 V LiFePO4 可充电电池系统，支持 LTE 路由器、物联网网关及其他 IIoT 设备，在无市电情况下提供自主、可靠的运行。

电源与续航
系统集成了 Ex 认证的 30 W 光伏组件（支持最多两块 30 W 面板并联）和内部 12.8 V LiFePO4 可充电电池，容量可选 15 Ah 或 20 Ah。典型配置下，系统设计在无日照情况下约提供 36 小时电池容量；在正常运行负载和预期太阳条件下，电池完全充电约需 7 天。

射频与天线
Solar iWAP XN3 采用 iSOLATE 本质安全 RF 技术，通过标准 N 型连接器提供电气隔离的本质安全 RF 输出。这些隔离的 RF 输出允许使用标准（simple apparatus）天线，并可在不切断设备电源的情况下手动连接和断开。

机械与环境
箱体由海洋级无铜铝合金制造，表面为白色环氧粉末喷涂以减少太阳热增益。其采用挤压铝制底盘，带有集成散热鳍片以进行热管理，并适用于宽工作温度范围（可部署温度约 −40 °C 至 +60 °C，视所装无线设备而定）。该箱体结构坚固，具备 IP66 和 NEMA 4 防护等级，适合长期户外运行。

安装与配置
紧凑型箱体将太阳能控制器、电池、无线设备和 RF 隔离集成于紧凑底盘。提供两种标准箱体尺寸，并可选配预端接装甲互连套件以简化并加速现场安装。支杆安装通过不锈钢支架支持。

特点

• 兼容任何供应商的任意无线技术
• 结构坚固，IP66 级，宽温范围
• 获认证的 30 W 光伏组件，具有 Zone 2 和 C1D2 批准
• 可选 15 Ah 或 20 Ah LiFePO₄ 可充电电池组
• 支持最多 2 × 30 W 太阳能面板并联
• 提供两种标准尺寸；可定制尺寸
• 可选预端接装甲互连套件，简化部署

认证与适用性
为在危险区域（Zone 2 / Division 2）使用而设计并获得认证，结合本质安全措施、Ex 认证光伏模块集成和适用于工业场地的环境防护。

参数 / 技术规格

• 认证：II 3 (3) G Ex ec nR [ic Gc] IIC T6 Gc; 3 D Ex tc [ic Dc] IIIC T85°C Dc; cMETus Class I, Div 2, Groups A – D; Class II, Div 2, Groups F – G; cMETus Class I, Zone 2 AEx ec ic nR IIC T6 Gc; Class II, Zone 22 AEx ec ic tc IIIC T85°C Dc; 工作环境：-40°C ≤ Tamb ≤ 60°C
• 材料：海洋级无铜铝合金，环氧粉末涂层
• 重量：7.8 Kg – 12.0 Kg，依据型号而定
• 尺寸：293 x 388 x 220 mm – 443 x 388 x 220 mm，依据型号而定
• 光伏组件：认证 30 W PV 模块（支持最多两块 30 W 面板并联）
• 电池：内置 12.8 V LiFePO₄ 可充电电池；可选 15 Ah 或 20 Ah
• 续航：在无日照情况下设计提供约 ~36 小时电池容量（典型负载）
• 热设计：挤压铝制箱体，带集成散热鳍片；白色环氧涂层以减少太阳热增益
• 防护等级：IP66 / NEMA 4
