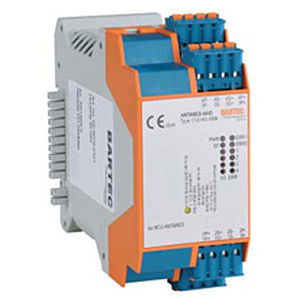

ANTARES 4AIO远程I/O模块通过轨道控制单元(RCU)ANTARES操作和供电。该模块允许直接连接4个具有2、3或4个导体的本安型变送器,或输出0至20 mA或4至20 mA信号。热插拔功能允许在不切断电压的情况下更换电子单元,即使在爆炸性环境下也是如此。内部和电隔离的总线连接是通过简单地将模块插入RCU来建立的。没有必要使用总线导轨。每个通道的开路/短路监测都可以被编程。总线状态信息和每个通道的单独信息都由LED显示。这也可以对模块进行诊断。软件ANTARES Designer允许为信号范围、通道类型(输入或输出)和每个通道的4级输入滤波器设置参数。安装说明见系统说明。
特点
4个通道模拟输入/输出 Ex ia IIC
4个通道可自由配置为输入或输出
有源或无源输入
2-、3-、4-导线技术
集成总线导轨
安装在ATEX 1/2区
或21/22区
热插拔
输入/输出与系统之间的电隔离
输入/输出与系统之间的电隔离
线路断裂/短路监测
插入式和可编码式弹簧夹子
标识
Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb
Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb
Ex II (1) D [Ex ia Da] IIIC
Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC
Ex ib [ia Ga] IIC T4 Gb
Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb
[Ex ia Da] IIIC
[外ia Da] [外ia IIC Ga] [外ia IIB Ga] IIIC
环境温度
-20 °C至+60 °C
---
