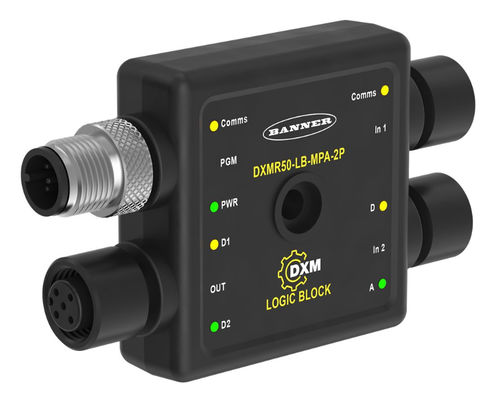

模拟I/O DXMR50

数字MODBUSRS-485

概述
将逻辑从配电柜移至现场，采用紧凑密封的设备将离散、模拟和 Modbus 信号转换为可配置的控制。DXMR50 Logic Blocks 提供带内置控制的远程 I/O——无需 PLC、DIN 导轨或面板布线。

主要特性

• 在无需 PLC 的情况下运行逻辑和算术功能（AND、OR、计数、上电延时、缩放、计算、阈值）
• 免费配置软件，便于设置——无需编程经验（Banner 的 Logic Block Configuration Software）
• 九种型号变体，结合离散、模拟（可选 0–10 V 或 4–20 mA）和 Modbus I/O，以满足不同的 I/O 需求
• 适用于现场安装的 IP67/IP68 密封紧凑外壳——无需外壳、DIN 导轨或面板布线
• 两侧板载 LED 便于快速诊断；可任意方向安装
• 支持 Modbus RTU (RS-485)、模拟传感器和离散 PNP 信号，便于灵活集成

常见应用说明

• 在机床或传感器位置使用 DXMR50 Logic Blocks 实现本地控制（例如阈值报警、简单排序、计数和汇总）
• 通过将逻辑移至现场简化改造或分布式控制安装，避免配电柜重新布线和 PLC I/O 扩展
• 将 Modbus 设备与模拟/离散传感器组合到单个紧凑逻辑模块，用于罐位指示、堵塞检测、电机/驱动信号和本地状态输出

型号系列概述
DXMR50 系列提供九种配置，由三种输入类型 × 三种输出类型组合衍生。输入类型包括 Modbus 端口、模拟（0–10 V 或 4–20 mA）和离散 PNP 输入的组合。每款型号的输出选项包括两个 PNP 离散输出，或 4–20 mA 模拟输出 + 一个 PNP 输出，或 0–10 V 模拟输出 + 一个 PNP 输出。

配置与部署

• 使用 Banner 的免费配置软件配置逻辑（无需 PLC）
• 可直接安装在机器上或靠近传感器——坚固密封的外壳消除对配电柜或面板布线的需求
• 板载状态 LED 加快故障排查和调试

特性 / 技术规格

• 系列名称：DXMR50 Logic Blocks
• 输入类型：Modbus RTU (RS-485)、模拟（可选 0–10 V 或 4–20 mA）、离散 PNP
• 输出选项：两个 PNP 离散输出；或 4–20 mA 模拟输出 + PNP 离散；或 0–10 V 模拟输出 + PNP 离散
• 产品变体数量：9（3 种输入配置 × 3 种输出配置）
• 防护等级：IP67 / IP68（现场可密封外壳）
• 安装：适合现场安装，可任意方向安装；无需 DIN 导轨或面板
• 本地诊断：两侧 LED 显示 I/O 和电源状态
• 配置：免费 PC 配置软件（Logic Block Configuration Software）
• 典型应用：无需 PLC 的本地控制、罐位指示、堵塞检测、机器状态指示、简单排序与计数
