环境室 IPX series

照明密封防水喷射雨水

概述
不锈钢密闭试验舱，专为执行 IPX1–IPX6 范围的进水（防水）试验而设计。系统具备可调流量、闭环水循环和用于安装试件的集成转盘。

总体描述

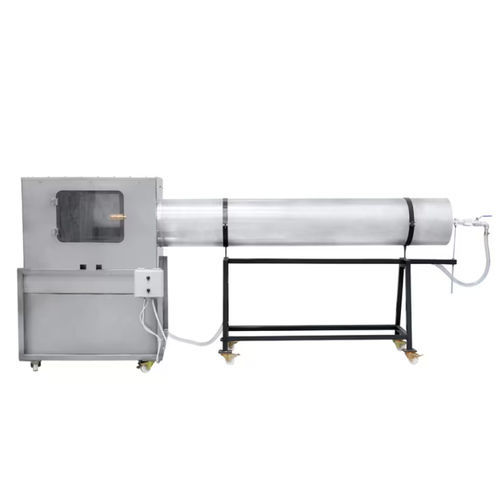

该试验系统由两个主要部件组成：带有密封水箱的试验舱和立距管组件。转盘直径按客户要求设置（Ø350–Ø500 mm）。舱内配有照明和有机玻璃观察罩。立距管公称为 Ø400 mm，长度为 2.5 m；高度可通过手摇曲柄调节。试验接头可手动更换以匹配所需的 IPX 试验。组件可轻松移动并锁定到位。

技术规格（详述）

• 舱体尺寸：1000 × 1000 × 1500 mm (W × L × H)
• 立距管组件尺寸：580 × 2500 × 1340 mm (W × L × H)
• 立距管公称：Ø400 mm，长度 2.5 m
• 转盘直径：Ø350–Ø500 mm（按客户指定）
• 减速电机：400 V / 0.18 kW / 24 rpm
• 水泵：220 V / 1.1 kW / 0–120 L/min
• 电源连接：380 V / 1.3 kW（可选 220 V）
• 流量控制：流量计和手动阀；闭环水循环
• 观察：舱内照明与有机玻璃观察罩

IPX1 试验条件

• 用水：淡水或纯水
• 持续时间：10 分钟
• 流量：0.25 L/min（通过流量计监测并由阀门调节）
• 转速：1 rpm
• 压力与温度：大气压 / 室温
• 距离：滴水箱与试件之间最小 200 mm

IPX2 试验条件

• 用水：淡水或纯水
• 持续时间：10 分钟（4 × 2.5 分钟）
• 流量：0.75 L/min（监测并调节）
• 倾斜/旋转：固定 15° 倾斜，无旋转
• 压力与温度：大气压 / 室温
• 距离：滴水箱与试件之间最小 200 mm

IPX3 试验条件

• 用水：淡水或纯水
• 持续时间：5 分钟
• 流量：10 L/min ±5%（瞬时流量监测并调节）
• 转速：10 rpm（可选）
• 管体旋转角度：±60°（合计 120°）
• 压力与温度：大气压 / 室温
• 距离：摆动管与试件间约 300 mm

IPX4 试验条件

• 用水：淡水或纯水
• 持续时间：10 分钟
• 流量：10 L/min ±5%（瞬时流量监测并调节）
• 转速：10 rpm（可选）
• 管体旋转角度：±120°（合计 240°）
• 压力与温度：大气压 / 室温
• 距离：摆动管与试件间约 300 mm

IPX5 试验条件

• 用水：淡水或纯水
• 持续时间：3 分钟
• 流量：12.5 L/min ±5%（瞬时流量监测并调节）
• 转速：20 rpm
• 压力与温度：大气压 / 室温
• 距离：喷嘴与试件之间 2.5 m 至 3 m

IPX6 试验条件

• 用水：淡水或纯水
• 持续时间：3 分钟
• 流量：100 L/min ±5%（瞬时流量监测并调节）
• 转速：20 rpm
• 压力与温度：大气压 / 室温
• 距离：喷嘴与试件之间 2.5 m 至 3 m

试验评估标准

• 试验后干燥并检查内部是否有任何水或湿气
• 被测设备内部不得存在任何水分
• 电子元件必须保持完全功能
• 不得出现因压力导致的物理变形

主要特点 / 技术要点

• 试验范围：IPX1 至 IPX6
• 不锈钢密闭水箱，内置转盘
• 可调转盘 Ø350–Ø500 mm
• 公称 Ø400 mm、长度 2.5 m 的立距管
• 闭环循环、流量计与手动阀实现精确流量控制
• 舱内照明与有机玻璃罩便于目视检查
