频率发生器

同步电压风冷式

概述

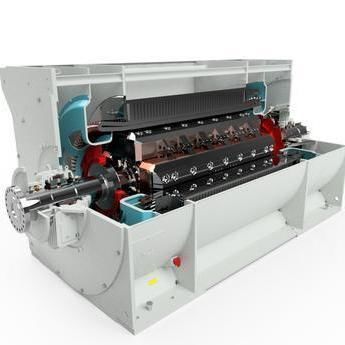

BRUSH™ Power Generation 空冷4极同步发电机，专为燃气或汽轮机驱动设计，典型功率为10–55 MVA（@40°C），整体覆盖3–55 MVA。超过750台在役实例，常用于地热、公用事业、热电联产（CHP）、工业及海上设施。

定子
定子框架为软钢刚性结构，能承受运行及故障短路时的机械应力。铁芯由分段低损耗高硅电工钢叠片组成，配有由钢制间隔件形成的径向通风通道。二层菱形定子绕组由相同的菱形绕组线圈组成，具有六个绕组端（3个至线路端子，3个至中性端）。绝缘系统为F级，以玻璃布和烤制云母带为主，完成的定子经真空压力浸渍（VPI）并炉固化以实现绝缘的完全聚合。

转子
转子由一体锻造的高品质合金钢制造，经脱气、真空浇注并去应力处理以确保材料均匀性和优良的抗拉性能。转子绕组由四个铜带线圈构成，通过感应加热和银焊连接，使用芳纶纸和环氧树脂绝缘，并在高温高压下固化成型。柔性连接将线圈串联至无刷励磁机的直流输出；线圈由锻造钢极靴通过螺栓固定。所有完成的转子均进行全面测试，包括超速试验。

优势

• 高效率（最高可达98.6%）
• 为涡轮驱动优化（典型10–55 MVA @40°C）
• 模块化、工厂测试的单元可缩短现场安装与调试时间

特点

• 一体锻造合金钢转子，使用寿命长（设计寿命约25年）
• 模块化结构，可适配不同涡轮接口
• 工厂全面测试，减少现场工作量

应用

• 地热发电
• 热电联产 / CHP
• 公用事业电厂
• 工业发电
• 海上装置

规格
电压：最高15 kV
励磁：无刷或静态
绝缘：F级
频率：50或60 Hz
输出：3 至 55 MVA (@40°C)
驱动：单端或双端驱动
驱动类型：航空衍生燃气轮机；框式燃气轮机；汽轮机
设计标准：符合 IEC 与 IEEE

可选项

• 低温运行
• 低噪声方案
• 轻量化设计
• 危险区域运行配置
• 多种换热器选项
• 双端驱动
• 高转动惯量版本
• 符合 API 546 的设计
• 恶劣环境配置
• 可作为同步电抗器运行的版本

技术规格

• 电压：最高15 kV
• 输出范围：3 至 55 MVA (@40°C)（涡轮驱动单元典型为10–55 MVA）
• 频率：50 Hz 或 60 Hz
• 绝缘等级：F（玻璃织物、云母带、VPI 和炉固化）
• 励磁：无刷或静态
• 转子结构：一体合金钢锻件（脱气、真空浇注、去应力）
• 定子绕组：二层菱形绕组，六端子（3 线侧，3 中性）
• 冷却：空冷型（4极）
• 驱动：单端或双端；兼容航空衍生/框式燃气轮机及汽轮机
• 标准：符合 IEC & IEEE
• 工厂测试：包括超速试验在内的全面测试
