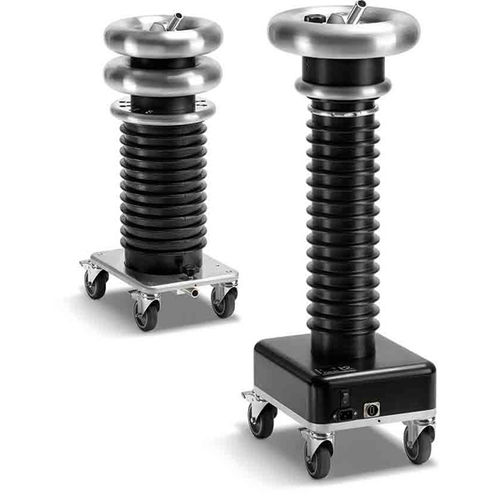

局部放电测量系统 PD120-2 & PDTD120-2

移动式

PD120-2和PDDTD120-2为中压电缆、旋转机械和变压器的诊断提供了便携式和内置式解决方案。中高压电缆的诊断提供了早期发现漏洞的机会，并在电缆出现故障之前进行预防性维护工作。 性能。PDTD120-2包括集成的Tan Delta诊断功能，因此具有同时进行全面的PD和TD诊断的特点，节省时间，避免了电缆的预处理，从而导致错误的结果。 综合诊断。PDTD120-2可以在恒定频率下测量不同长度的电缆，这是比较以前测量的PD和TD结果的先决条件。 应用范围：适用于测试100公里以内的XLPE、PE、EPR和PILC电缆。适用于测试XLPE、PE、EPR和PILC电缆，最长可达100公里。 PD定位。精确定位电缆中的PD故障，精度为1%，分辨率为0.1 pC/0.1 m。 完整的系统。PDTD120-2与HVA120装置(不在供货范围内)组合，形成120千伏输出电压范围的全功能全值系统。 合规性。PD120-2和PDDTD120-2设备符合IEEE 400.2和400.3等指南以及HD 620、CEI EN 50393、IEC 60270、IEC 60502-2等标准及其地方衍生标准。 电压（正弦波）--120 kV，85 kVrms 静电容量 - PD-2 CC - PD-2过滤器 ~ 1 nF ~ 1 nF 速度范围 (v/2) - 10 - 150 m/µs PD背景水平 - < 10 pC 采样率 - 200 MS/s Tan Delta (分辨率/精确度) - 1 x 10-5 / ± 1 x 10-4
