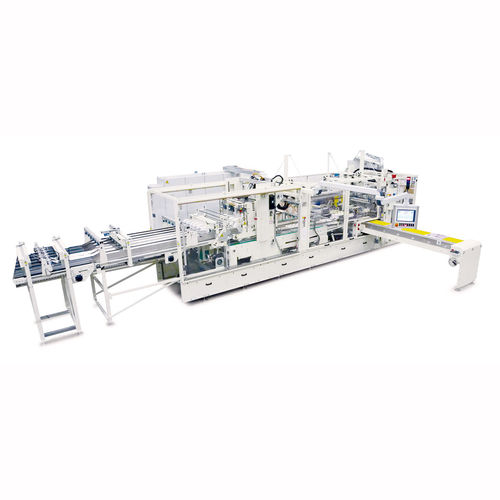

卧式装袋机 BF60C

自动食品工业

产品概述
B&B Verpackungstechnik 的 BF 60C 是一款用于卫生纸、C 折手巾和厨房纸卷的自动袋装包装系统。该模块化设备支持多线供料（通常为4线），将产品按设定阵列分组并插入带有 wickets 的预制袋。袋子通过真空臂分离并打开，折叠后进行横向封口；通过真空抽取薄膜残留，确保工艺洁净收尾。

设计与结构
系统采用模块化构建，具有稳定的底座、可调高度支脚和带安全联锁的大型透明防护门。所有安全装置符合 CE 要求。中央化调整与配方化重现性支持快速换型。填充口、提升动作和输送功能由伺服驱动。袋料仓提供多个堆放位置，伺服驱动的推链可根据不同袋宽调整。

主要机能

• 供料与成形：多线交付（标准4线），在主入料前将产品分组为定义的包装阵列。
• 入料口与真空开袋：真空开袋站，伺服驱动填充口，行程与开口角可编程；通过转矩限制实现卡料检测；格式位置可通过软件重现。
• 袋料仓 BF 60：三或六个袋堆位，伺服驱动升降站，袋检测，链式快速换袋；可调节以适应不同袋宽。
• 横封并折叠：适用于单线和双线运行，具备工艺安全的折叠与横向封口；薄膜残留由真空抽取。
• 输送与交付：伺服驱动的杆链输送和带式输送，用于精确的产品传输与根据袋深的长度调整；速度由变频器控制。

技术要点（摘要）
模块化且可扩展的设计使系统可适应新产品或市场需求；为个性化生产需求提供灵活解决方案。

适用领域
适用于纸巾与卫生用品的优化包装，包括折叠手巾/餐巾、卷纸及多包产品；适配于纸巾、卫生纸及相关规格。

产能与选项
产能取决于卷纸规格与包装阵列；典型范围（视型号和产品而定）约为20–120包/分钟。袋型根据包装尺寸（卷径、高度、行/层）定制。可选项包括自动袋弹出/开袋、进料缓冲、包装分组、带拉链/提手的袋、印刷/贴标站与密封测试等。

质量、换型与安全
通过配方（包装模式、袋尺寸、压缩）实现换型，HMI 引导下的免工具调节实现快速设置。通过形态稳定的包装、受控插入和清洁封口保障质量；可配置相机/传感器进行在位与位置检测。安全特性包括带锁保护罩、急停和 CE 合规的安全控制；转矩限制与薄膜残留抽吸减少故障和报废。

技术规格

• 型号：BF 60C
• 制造商 / 品牌：B&B Verpackungstechnik
• 适用：卫生纸卷、厨房/家用纸卷、纸巾、折叠手巾/餐巾束、纸巾盒/多包
• 标准多线供料：通常4线（多线供料与分组）
• 袋料仓：3或6个堆位；伺服驱动升降站；链式快速换袋；可调节袋宽
• 开袋：真空开袋器与伺服驱动填充口；行程和开口角可编程
• 安全与检测：转矩限制用于卡料检测；带安全开关的防护门；符合 CE
• 封口：折叠式横向焊接，适用于单线与双线；薄膜残留真空抽取
• 输送：伺服驱动杆链输送与带式输送；变频器控制速度
• 驱动：伺服电机用于填充口、升降与输送功能
• 产能（典型，依产品而定）：约 20–120 包/分钟
• 选项：带拉链/提手的袋、印刷/贴标站、密封测试、进料缓冲、自动袋弹出/开袋
• 设计：模块化构造，具灵活性与可扩展性；高度可调脚；大型透明防护门
