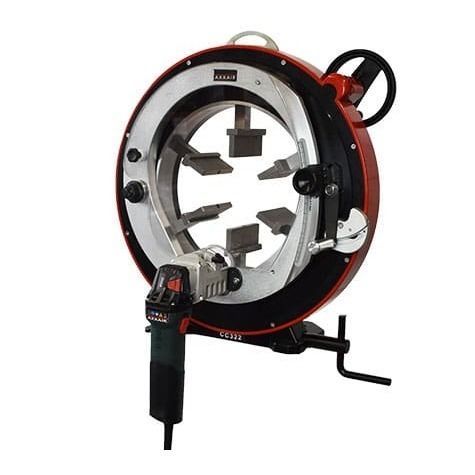

电动磨边机 GA322

手提式轨道式精准

概述
GA322 轨道倒角机专为在宽阔直径范围内实现精确且可重复的管道焊缝预处理而设计。管外径范围：5.5 – 12.750"（141 – 328 mm）。高转速铣削头配备硬质合金刀片，材料去除速度明显快于 HSS 刀具。专利的无润滑工艺减少了焊前清洗工作，提升车间产能。GA 系列采用与 AXXAIR CC 轨道切割机相同的机架，可通过转换套件改装为切割或焊接设备，实现一体化的管件处理方案。

多功能性
适用于需要高重复性与稳定倒角质量的工业管道加工。可选自动旋转与夹紧系统、长管支撑台及转换套件，以提高生产率并实现切割、倒角和焊接三种作业功能。

产品优点

• 不锈钢同心夹紧系统，多点接触：扩大倒角范围并最小化管件变形；不锈钢夹爪可防止管面污染。
• 专用旋转轮确保平稳旋转，延长硬质合金刀片寿命并改善倒角表面。
• 可选自动旋转与夹紧系统，提升重复精度和循环速度。
• 硬质合金刀片比 HSS 刀片具有更高的去除效率；标配 V 倒角（30° / 37.5° / 45°）和 J 倒角（10°）。
• 弹簧送进杆与跟踪系统与锯片联动，实现一致、轻松的倒角，提高安全性与操作便捷性。
• 支持长管的支撑台和用于切割、倒角、焊接的转换套件均可配置。

规格（表）
型号：GA322
零件号：GA322-M1 / GA322-M2
直径范围：5.5 – 12.750" / 141 – 328 mm
倒角可加工壁厚*: 最高 0.3" / 8 mm
铣头转速：2050 – 7300 rpm
电机功率：1700 W
电压：110 或 220 V
频率：50 / 60 Hz
最大声辐射：99 dB
振动水平：< 2.5 m/s2
机重：71 kg / 157 lbs
机器尺寸：25.55 x 25.35 x 11.96" / 649 x 644 x 304 mm
包装尺寸：37.40 x 21.65 x 33.46" / 950 x 550 x 850 mm
包装重量：176 lbs / 80 kg
*视所用刀片类型和管材而定

特性 / 技术规格

• 型号：GA322
• 零件号：GA322-M1 / GA322-M2
• 管外径范围：5.5 – 12.750" (141 – 328 mm)
• 倒角壁厚能力：最高 0.3" (8 mm)
• 铣头速度：2050 – 7300 rpm
• 电机功率：1700 W
• 电压：110 V 或 220 V
• 频率：50 / 60 Hz
• 声发射：99 dB (最大)
• 振动水平：< 2.5 m/s2
• 机重：71 kg (157 lbs)
• 机器尺寸：649 x 644 x 304 mm (25.55 x 25.35 x 11.96")
• 包装尺寸：950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
• 包装重量：80 kg (176 lbs)
• 刀片：标配硬质合金刀片（V 30° / 37.5° / 45°，J 10°）
