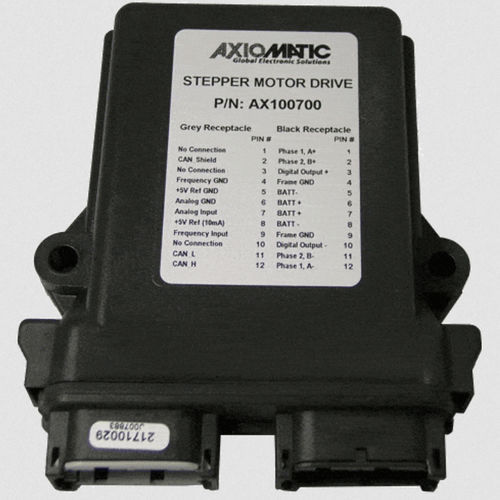

步进式电机驱动器 AX100700

步进电机控制器可通过 SAE J1939 命令信息对两相步进电机的电流电平、波形、定时和相移进行简单而精确的控制。模拟和数字命令输入可用于运行时间参数、PID 控制环路中的反馈或作为急停命令。1 个脉冲或 PWM 输入可用于电感或有源传感器。可选择电机方向。还提供一个附加输出，即用于继电器、制动器或其他负载的下沉式数字输出（最大 5A）。 规格 输入 1 个模拟/数字输入，用户可配置为 电流 电压 数字输入（高电平有效或低电平有效） 1 个脉冲或 PWM 输入，用户可配置为： 100 Hz-10 kHz 100 Hz-10 kHz 数字输入（高电平有效或低电平有效） 数字输出 1 个最大 5 A 负载（继电器、制动器或其他负载）下沉（切换至接地）输出 输出至电机 Allegro DMOS 微步驱动器，A3979 步进电机每相最大 2A。 工作电压 12/24 VDC 标称电压（9-32 VDC） 控制逻辑 开环或闭环电机驱动控制逻辑（用户可选） 提供标准嵌入式软件 用户可使用电子助理 (EA) 实现可编程功能、 P/N: AX070502 或 P/N: AX070506K 外壳 高温尼龙 PCB 外壳，TE Deutsch P/N: EEC-325X4B 连接 1 个 24 针插座，相当于 TE Deutsch P/N：DTM13-12PA-12PB-R008 工作温度 -40 至 85 ºC -40 至 185 ºF 应用范围 自动化，如 建筑设备 移动设备 材料运输车辆 公路车辆（公共汽车）
