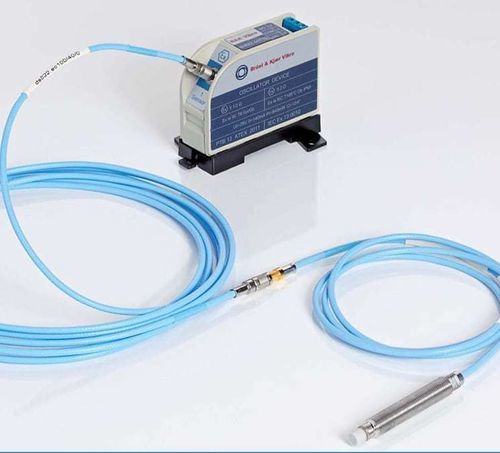

线性位移传感器 ds821, ds822

非接触式涡电流工业

应用: - 蒸汽、燃气、水力涡轮机 - 柴油、燃气发动机 - 压缩机 产品详情: 非接触位移传感器提供可靠的旋转轴机器振动监测。Brüel & Kjær Vibro的涡流位移传感器系列适用于广泛行业的旋转和往复式机器监测，并适用于危险区域的应用。 当驱动装置安装在合适的保护外壳中时，测量链可以在室内或室外使用。 位移测量是从静止位置移动的距离或幅度。测量单位是µm或密耳。 涡流位移传感器 (ECDS) 在许多监测应用中，非接触涡流位移传感器 (ECDS) 是广泛的状态监测和机器保护任务的首选。它们通常用于测量轴振动和相对位移，以及作为参考传感器。 它们通常测量: - 振动 (轴的径向和轴向振动和位移) - 参考 (相位参考和速度测量) - 位置 (例如，轴的轴向位置，杆下降/位置) 这些测量有助于识别常见的机器故障，如不平衡和不对中。 技术描述: 涡流位移传感器系统由带有集成电缆的位移传感器、可选的单独延长电缆和驱动器 (包含传感器系统其余电子设备的振荡器/解调器，并形成与监测系统的接口) 组成。每个系列有5米和10米的系统长度可供选择。 我们的ECDS系统和传感器分为以下组: - ds821系列 – 适用于标准应用 (测量范围为2毫米、4毫米和8毫米) - ds822系列 – 适用于危险环境 (ATEX、IECEx、EACEx、UL HazLoc) (测量范围为2毫米和4毫米) DS822系列 – ATEX ATEX认证的非接触位移传感器允许测量相对轴振动、相对轴位移、转子速度等。导电金属测量表面，最好是42CrMo4，是必需的。 传感器的输出电压在其位移测量范围内与传感器尖端和测量表面之间的距离成正比。外部干扰影响，如接地回路、温度效应和油气等介电影响，可以忽略不计。 可以直接连接从端子柜到电子系统的最长1000米的信号电缆。此外，传感器可以在不需要重新校准的情况下更换。此位移传感器符合API-670和DIN-45670标准的基本精度要求。 特点: - 位移传感器和感应位移传感器用于测量: - 相对轴振动、轴向振动、速度/触发 - 相对轴位置 - 绝对和相对膨胀 - 速度和相位位置 - 杆下降 (在压缩机上) - 偏心 - 机器问题检测: - 不平衡 - 不对中 - 弯曲轴 - 偏心 - 轴裂纹 - 耦合问题 - 油涡 - 油鞭 - 转子摩擦 - 优良的温度稳定性 - 坚固性和高可靠性 - API 670合规性 - 陶瓷探头尖端适用于恶劣环境 特性 / 技术规格: - 技术: 涡流位移传感器 (ECDS) - 应用: 蒸汽、燃气、水力涡轮机、柴油/燃气发动机、压缩机 - 测量范围: 根据系列为2毫米、4毫米、8毫米 - 可用ATEX版本 (ds822系列) - 系统长度: 5米和10米 - 无需重新校准即可更换传感器 - API-670和DIN-45670合规性 - 输出与尖端/表面距离成正比 - 对外部干扰不敏感 (接地、温度、介电) - 直接连接最长1000米
