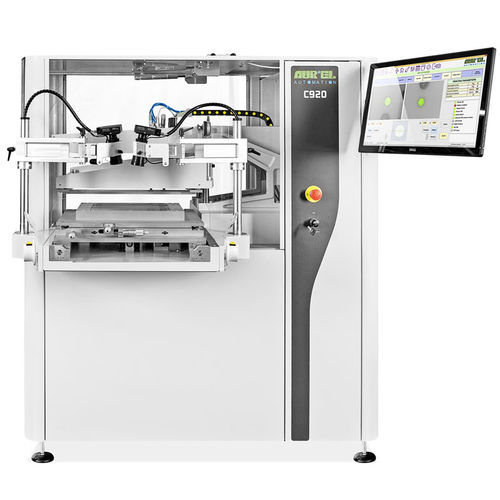

用于圆柱形部件的丝网钢印机
这种特殊设计的标准型号C920使用了专利的 "同步电动卡盘/印刷头",用于印刷直径为6÷40毫米、长度为300毫米的圆柱形零件。C920使用专利的 "同步电动卡盘/印刷头",用于印刷直径6÷40毫米至300毫米长的圆柱形零件。
其应用是厚膜丝网印刷管状加热器、传感器、组件。
最大印刷面积 - 350 x 400 mm
最大基材尺寸 - 450 x 450 mm
最大刮刀宽度 - 400毫米
丝网尺寸 - 540 x 540 mm
滑架可重复 - ± 0.02 mm
刮刀和丝网平行 - ± 0.02 / 100 mm
X-Y调整 - 25毫米
Z调整(屏幕高度)- 10毫米
Theta调整(旋转) - 卡盘上的± 3°。
印刷行程 - 50 - 400 mm
刮刀速度 - 0 - 300毫米/秒
刮刀压力 - 0 - 12 公斤
管子直径 - 6 - 80毫米
管子长度 - 10 - 300 mm
印刷速度 - 50毫米/秒(平均)。
屏幕尺寸 - 12英寸x 12英寸到21英寸x 21英寸
θ调整 - 屏幕上的±3°。
尺寸 - 1100W x 1350L x 1500H毫米(加上可调臂架上的显示器
大约重量 - 400公斤
压缩空气供应 - 5 Ate - 25 Nl/min MIN
电源 - 230V - 50 Hz - 4A
---
