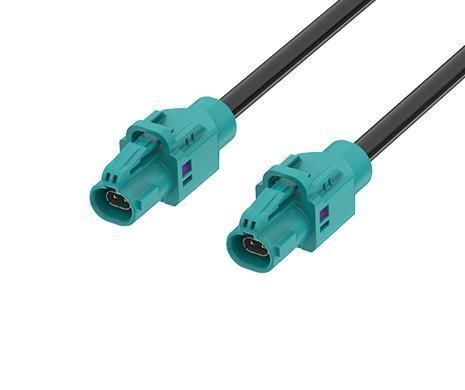

HS-MTP电缆束 MTP-1J1J-100Z01

同轴数据传输以太网

HS-MTP 插孔对插孔直线电缆，L=100 CM，Z 代码 ATTEND 的 HS-MTP（高速模块化双绞线）连接器和电缆组件系统提供了一种高速、汽车级差分解决方案。支持高达 20 GHz 的频率，适用于 ADAS、摄像头、雷达/激光雷达和 4K 或更高分辨率的摄像系统。其模块化设计兼容屏蔽/非屏蔽双绞线和高性能电缆，确保信号完整性、EMI 保护和面向未来的连接性。符合 USCAR-2、USCAR-17、Open Alliance TC9 和 IEEE 802.3ch 标准，为当前和下一代汽车和工业应用提供坚固、省空间和可靠的性能。 主要特点: - 支持高速差分传输，优化用于汽车以太网（1000BASE-T1、2.5G/5G/10GBASE-T1）。 - 符合 USCAR-2、USCAR-17、Open Alliance TC9 和 IEEE 802.3ch 标准。 - 坚固的塑料外壳提供对恶劣汽车环境的高抵抗力。 - 多种机械编码防止错误连接并便于识别。 - 在电气噪声环境中提供卓越的 EMI/RFI 保护。 - 支持用于高速差分信号的 STP/UTP 电缆。 - 工作温度范围：−40°C 至 +105°C 应用: - ADAS 系统 - 4K 及更高摄像系统 - 自动驾驶 - 高分辨率显示器 - 后座娱乐 应用场景: - 自动驾驶车辆 - 卡车 - 智能机器人 代码选项: 代码 | 插头 | 插孔 | RAL 编号/颜色 | 应用（欧洲） | 应用（USCAR） A | 喷气黑 | 无幻影供电的收音机 B | 奶油色 | 有幻影供电的收音机 C | 信号蓝 | GPS / 导航 D | 紫红色 | GSM E | 叶绿 | 电视 / SDARS 地面 F | 坚果棕 | 电视 / SDARS 地面 / 摄像头 G | 蓝灰色 | 遥控无钥匙进入 H | 石南紫 | GPS / 导航 J | 米色 | 遥控 | 蓝牙 / VPM K | 咖喱色 | 多样性收音机 | SDARS 卫星 L | 胭脂红 | 未定义 | VPM M | 粉橙色 | 未定义 | RKE / TPMS O | 浅绿色 | 未定义 | DSRC / VPM Z | 水蓝色 | 通用（中性）代码 规格: 机械 - 样式：MTP 到 MTP（直线） - 第一个连接器：HS-MTP 插孔（直线） - 第一个接触性别：母 - 第二个连接器：HS-MTP 插孔（直线） - 第二个接触性别：母 - 电缆颜色：黑色 - 电缆外径：约 3.8 mm - 电缆类型：同轴，26 AWG × 2C + AB - 符合性：ISO 20860-1/2、SAE/USCAR-2、RoHS - 长度：100 cm - 配对周期：≥ 25 电气 - 编码：HS-MTP 插孔（Z 代码） - 数据速率：高达 8 Gbps - 频率范围：DC 至 6 GHz - 阻抗：100 Ω 环境 - 工作温度范围：-40°C 至 +105°C 技术规格: - 样式：MTP 到 MTP（直线） - 第一个连接器：HS-MTP 插孔（直线） - 第一个接触性别：母 - 第二个连接器：HS-MTP 插孔（直线） - 第二个接触性别：母 - 电缆颜色：黑色 - 电缆外径：约 3.8 mm - 电缆类型：同轴，26 AWG × 2C + AB - 符合性：ISO 20860-1/2、SAE/USCAR-2、RoHS - 长度：100 cm - 配对周期：≥ 25 - 编码：HS-MTP 插孔（Z 代码） - 数据速率：高达 8 Gbps - 频率范围：DC 至 6 GHz - 阻抗：100 Ω - 工作温度范围：-40°C 至 +105°C
