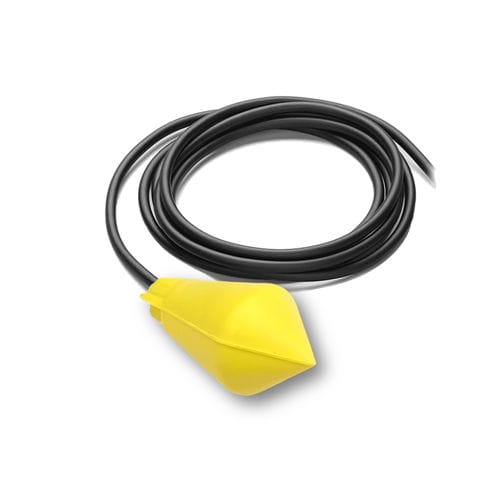

倾斜液位开关 BIP STOP

浮筒式用于水废水

产品概述
BIP STOP为一种开/关式浮球液位开关，适用于小型水箱的清水和污水控制以及小型泵的自动控制（可直接连接或通过继电器）。在泵制造和工业、排水系统中被广泛采用。

主要功能
BIP STOP采用简单的倾斜机制和转换触点（COM / NO / NC），配线时可选择加注或排放模式。较大的差动角度可在液体剧烈晃动时实现无冲击的切换。可在同一水箱内检测高位与低位（典型滞后约0.6 m）。双锥形聚丙烯浮球设计可减少污物堆积。不建议用于极慢的注水流速（此类情况建议使用AQUA或SOBA系列）。法国制造。

工作原理
倾斜检测：浮球随液位自由上下。当达到预设液位时，浮球倾斜并根据所选模式（加注或排放）打开/关闭内置机械开关。成对使用可实现水箱的最小/最大液位控制。

工作模式

• 排放模式：高位时启动泵以防止溢出；水箱空时停止泵以保护设备。
• 加注模式：低位时电路闭合（NC），启动泵对水箱进行加注。

电气特性（示例）
转换触点 COM / NO / NC（示例参考 20(8)A - 250 V）。产品文档示例：250 V AC - 20 A（阻性负载）、250 V AC - 8 A（感性负载）、48 V - 1.5 A、24 V - 10 A（阻性）/ 6 A（感性）、50 V - 1.8 A。

补充信息
由于浮球形状实现全向检测（浮球在液体中的姿态不会影响工作）。可选版本：VT（带接地线的排放）、VS（带多功能插头的排放）或用于泵直接连接的3G1布线。配重可调以微调切换角度。

技术参数

• 切换角度：±110°
• 适用流体密度：0.70 至 1.15 kg/dm³
• 防护等级：IP68
• 最大工作压力：3.5 bar
• 最高温度：85 °C
• 外壳/浮球：聚丙烯共聚物双锥形
• 电缆：3 芯 1 mm²（氯丁橡胶护套，HR HY 可选）
• 无电缆浮球重量：105 g
• 配重：175–250 g 树脂填充（可调）
• 标准电缆长度：3 m、5 m、6 m、10 m、20 m
• 触点：转换触点 COM / NO / NC（加注或排放模式）
• 电气示例：250 V AC - 20 A（阻性）、250 V AC - 8 A（感性）、48 V DC - 1.5 A、24 V DC - 10 A（阻性）/ 6 A（感性）
