浮筒式液位开关 AQUA XL EP

用于水用于操控泵用于安全防溢

概述

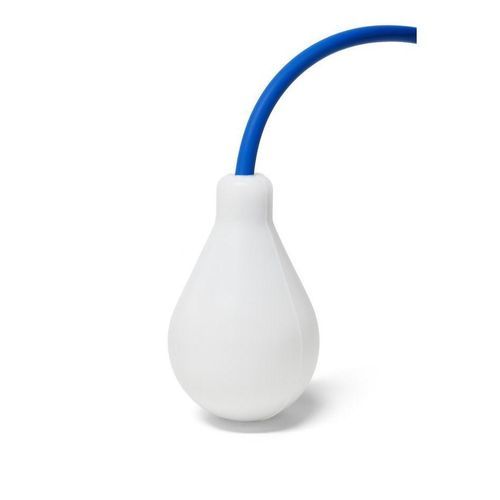

AQUA XL EP 是针对饮用水应用设计的 ACS 认证浮球液位开关。采用内部配重和符合 ACS 的材料，适用于与饮用水接触的场合，提供用于泵控制和液位报警的可靠机械开关动作及高精度切换。

主要应用
适用于饮用水泵站、储水池和水处理系统。适合需要 ACS 认证和无卤电缆的敏感环境（如铁路、造船、工业供水网络）。

工作原理
浮球随液位上下移动；当达到切换位置时，内部机械微动开关被倾斜以打开或关闭电路。配备 3 芯电缆（COM、NO、NC），可在接线时选择补水或排水功能。可成对使用以控制最小和最大液位。

工作模式

• 排水模式：浮球在高位控制泵（防溢），当水箱空时切断电路以保护泵。
• 补水模式：低位时电路闭合（NC），启动泵补水。

限制与建议
不建议用于强烈搅动的液体（有搅拌器）或水塔使用。遇湍流液体请选择 ATS 165 EP（ACS 认证）。若需在平稳液体中以不锈钢可调配重控制多台泵，请选择 SOBA EP（ACS 认证）。切换动作可能受搅动和注排水流量影响；内部配重可确保 ±10° 的固定切换角。

安装与接线
浮球通过电缆护套悬挂；建议使用 FIXCAB 固定件以确保牢固固定。避免使用可能损伤护套的扎带或锋利物件。电气连接应在水箱外的防水接线盒内完成以防渗入。电缆延长应使用兼容的信号电缆；可按需定制电缆长度以避免箱内接头。

技术参数

• 切换角：±10°
• 允许液体密度：0.95–1.05 kg/dm³
• 允许工作压力：2 bar
• 最高温度：70 °C
• 防护等级：IP68
• 外壳：双锥形聚丙烯共聚物
• 电缆：3 芯 1 mm²，PVC 护套，ACS 认证，无卤
• 重约（不含电缆）：≈ 775 g
• 配重：内部铸铁
• 尺寸：高度 165 mm — 直径 100 mm
• 电缆长度：5、6、10、13、15、20、25、30 m（可按需定制）
• 切换行程（参考值）：X ≈ 17–20 cm（详见数据表）
• 电气性能：断开容量 16 (6) A（16 A 纯阻性；6 A 感性），最高至 250 VAC；其他配置请参阅技术资料。
