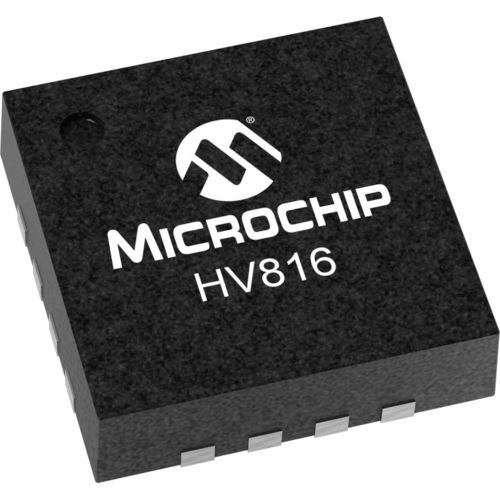

模拟集成电路片 HV816

HV816 是一款高压电致发光 (EL) 灯驱动器，设计用于驱动电容高达 150nF 或面积约为 42 平方英寸的灯泡。它由一个升压转换器和一个 H 桥组成。升压转换器产生稳压输出电压，利用内部基准电压将输出电压设定为标称值 180V。H 桥用于产生差分输出驱动，因此 EL 灯的电压为 ±180V（峰峰值为 360V）。HV816 有两个内部振荡器，一个用于控制升压转换器的开关频率，另一个用于控制 H 桥的开关频率。对每种开关频率进行单独控制可使电路设计更加灵活。工作输入电源电压为 2.7 至 5.5V，但器件的使能 (EN) 和选择 (SEL) 接口可接受低至 1.5V 的逻辑高电平。EN 输入用于打开和关闭设备。SEL 输入用于在需要时对 H 桥开关频率进行外部逻辑控制。HV816 升压转换器级使用单个电感器和最少的外部元件。电感器的输入电压可以不同于 HV816 的输入电压（分流电源）。外部电感器连接在 LX 引脚和 VDD 引脚之间，或者在分路供电应用中，连接在 LX 引脚和更高电压电源（框图中显示为 VIN）之间。
