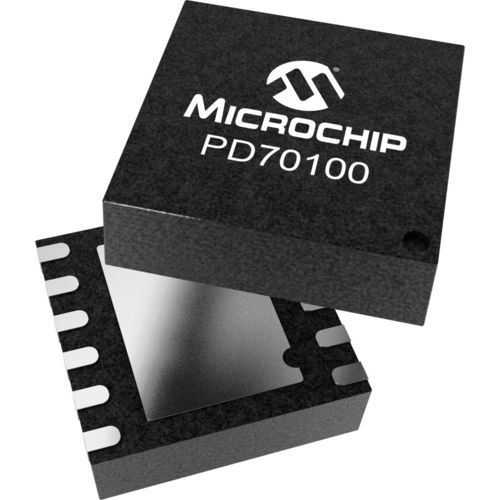

可编程集成电路片 PD70100

模拟

PD70100 器件是 Microchip 以太网供电 (PoE) 供电器件 (PD) 系列的一部分。该器件在单个 12 引脚封装中传输集成电源和模拟数据。它用于 PD，从而使下一代网络设备能够通过同一根电缆共享电源和数据。Microchip 的 PD70100 针对符合 IEEE 802.3af Type 1 标准的 PD 应用进行了优化。该 IC 系列的元件可用于室内和室外应用。 该器件系列符合所有 PD 方面的标准，例如 - 检测 - 分类 - 带浪涌电流限制器和过流保护的集成隔离开关 此外，该设备还具有直流/直流输入电容器放电机制，确保在短时间内断开和重新连接 RJ-45 插头时能够快速重新检测。 产品特性 专为支持 IEEE 802.3af 1 类应用而设计 PD 检测和可编程分类签名 检测后签名电阻断开 集成 0.6O 隔离开关和浪涌电流限制器 检测期间偏移电流小于 10 µA 单直流电压输入（37V - 57V） 宽工作温度范围：-40°C 至 85°C 片上热保护 12 引脚、3 × 4mm DFN 符合 MSL3、RoHS 规范
