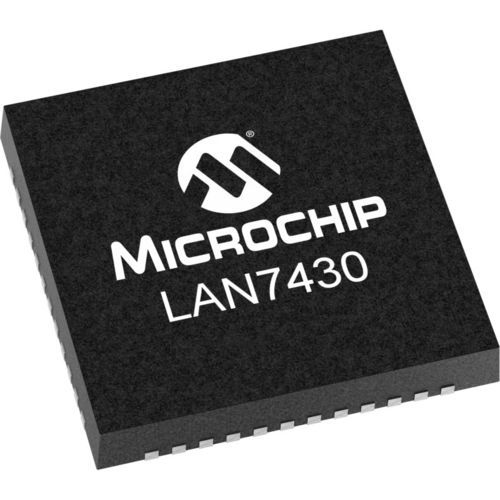

可编程集成电路片 LAN7430

Microchip 的 LAN7430 是 PCIe 3.1（2.5GT/s）至千兆位以太网桥接器，提供超高性能、高成本效益的 PCIe 至以太网连接解决方案。LAN7430 包含集成以太网 PHY、PCIe PHY、PCIe 端点控制器、以太网 MAC、集成 OTP、JTAG TAP 和 EEPROM 控制器。该器件支持 10BASE-T、100BASE-TX 和 1000BASE-T 以太网，具有自动协商、自动极性校正功能，支持 HP Auto-MDIX†，符合 IEEE 802.3/802.3u/802.3ab 标准。 基于 PCIe 的网络为系统中任意位置的网络连接路由和放置提供了灵活性。集成了针对 PCIe LPSS（低功耗子状态）L1.1 和 LPSS L1.2 的特定增强功能，以降低系统功耗。LAN7430 可提供广泛的驱动程序，包括 Windows®、Linux® 和用于 RTOS 开发的伪代码。LAN7430 还支持使用行业标准 1588-2008 PTP 的精确时间协议。提供的 GPIO 可通过软件定义用于此功能。该功能还包括一个可编程定时器比较输出，也可进行软件配置。 LAN7430 集成了所有需要的稳压器，仅需要单个 3.3V 电源。集成时钟树只需要一个外部晶体或时钟源，从而进一步节省了 BOM。提供了一个 EEPROM 接口，但不是强制性的 - 集成 OTP 存储器可提供配置数据，进一步降低系统设计成本和负担。
