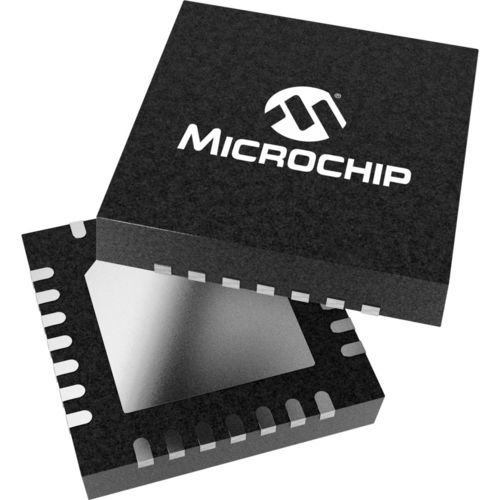

烟雾探测器集成电路片 RE46C421

模拟

Microchip RE46C421 是一款低功耗烟雾探测器模拟前端 (AFE)，适用于电池供电应用。AFE 为基于微控制器（MCU）的多标准烟雾探测器提供所有必要的模拟、接口和电源调节功能。它可由两节 AA 电池或单节锂电池供电。RE46C421 具有一个用于连接光电烟雾室的双输入集成光电放大器、两个独立控制的可编程 LED 驱动器、一个用于监控系统电压的模拟缓冲电路 (ABUF) 和一个 3.3V 稳压器。RE46C421 能够满足 UL 217 9th Ed 和 UL 268 7th Ed 规范要求，其可编程设计和丰富的功能集可轻松适应新版本。对于不需要两个集成光电放大器的设计，请参见 RE46C420，它具有四个端子 CO 监测器。对于同时需要 CO 监测和双光电输入的设计，请参见 RE46C422。 产品特点 使用两节 AA 电池或一节锂电池工作 低静态电流 4V、8.5V、10V、11.5V、17V 升压转换器 3.3V 稳压器 压电喇叭驱动器 双独立控制 LED 驱动器，可编程电流高达 200 mA 双输入可编程增益积分运算放大器，100 μs 时有效跨阻 > 20 M 用于感应多个内部电压的模拟缓冲器 (ABUF) 报警互连
