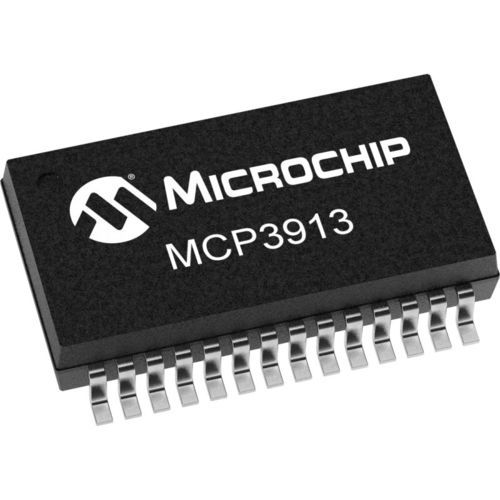

模拟变换器 MCP3913

高流速多通道24 bit

MCP3913 器件是一款 3V 六通道模拟前端 (AFE)，包含六个同步采样三角积分 ADC、六个 PGA、相位延迟补偿块、低漂移内部电压基准、数字偏移和增益误差校准寄存器以及 20 MHz 高速 SPI 兼容串行接口。MCP3913 ADC 完全可配置，具有以下功能：16/24 位分辨率、32 至 4096 的过采样率 (OSR)、1x 至 32x 的增益、独立关机和复位、抖动和自动归零。MCP3913 AFE 具有先进的安全功能，可确保通信和配置设置的安全，如串行数据输出和静态寄存器映射配置上的 CRC-16 校验和。它还包括通过 8 位安全密钥锁定寄存器映射，以阻止处理不需要的写入命令。MCP3913 AFE 能够连接各种电压和电流传感器，包括分流器、电流互感器、罗戈斯基线圈和霍尔效应传感器。 产品特性 六个同时采样的 24 位Δ-Σ ADC 94.5 dB SINAD、-107 dBc 总谐波失真 (THD)（高达 35 次谐波）、每通道 112 dBFS SFDR 在 10,000:1 动态范围内实现 0.1% 典型有功功率测量误差 高级安全功能： - 16 位循环冗余校验 (CRC) 校验和 - 用于寄存器映射配置的 16 位 CRC 校验和和中断警报 - 使用 8 位安全密钥锁定寄存器映射 可编程数据速率高达 125 ksps 过采样率高达 4096 < 10 µA 的超低功耗关机模式 -122 dB 通道间串音 差分电压基准输入引脚
