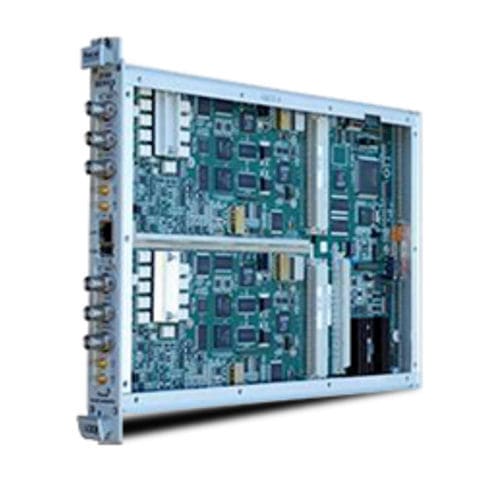

直接数字合成器 3100M

PLL频率

Astronics 测试系统公司的 3100M 波形合成器系列将 300 MS/s 的波形生成性能、多功能性和紧凑的尺寸结合在一起。 300 MS/s 的波形生成性能、多功能性和紧凑的尺寸，采用单插槽 VXIbus 格式。 单插槽 VXIbus 格式。 3100M 是经过现场验证的仪器的改进版，是生成 VXI 测试激励的理想之选。 VXI 测试激励生成的理想选择。它可以取代一款或两款流行的 3152A Preci-sion PLL 波形合成器。 它取代了一个或两个流行的 3152A Preci- sion PLL 波形合成器。 商用测试平台的标准配置。 产品信息 兼容性模式 3100M 默认为最高性能运行模式，但也可将其设置为像 3151A+ 或 3152A 一样运行，适用于所有模式，包括（但不限于）PLL、PM、序列模式、触发延迟和多模块同步。3100M 提供与 3152A 不同的前面板接口。对于传统设计，请参阅 3151B 和 3152B 型号的资料，了解更多信息。 调制模式 3100M 允许调制高达 100 MHz 的载波波形，有十种调制类型，包括 AM、FM、PM、FSK、PSK、ASK、跳频、跳幅、3D 调制（AM、FM 和 PM 的组合）和脉宽调制 (PWM)。除 PM（外部或内部 3D 模式）外，调制源均为内部调制源，包括正弦波、方波、三角波、斜坡波和任意波（在某些情况下）。PWM 使用随附的波形创建软件生成，并下载到仪器中。 频率 扫频 3100M 在任意两个频率（最高 100 MHz）之间扫频正弦波（现在使用直接数字合成或 DDS）、方波或三角波。扫频可以向上或向下、线性或对数进行。
