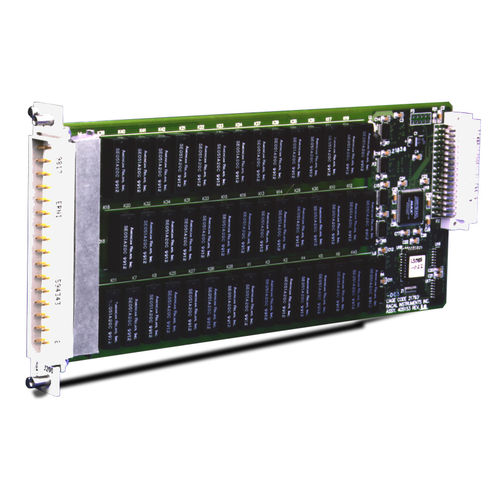

板多路转换器 1260-136

单模式高密度

高电压多路复用器插件 Racal Instruments™ 1260-136系列插件是用于Adapt-a-Switch™平台的高压继电器复用器。这些插件可以快速而方便地插入Adapt-a-Switch™载体1260-100的前端。 产品信息 每个1260-136系列插件都可以通过标准的程序控制连接到以下任何配置中。 - 单一1x21双线多路复用器 - 单个1x42单线多路复用器 - 两个1x21单线多路复用器 1260-136插件可用于分配应用，其中每个多路复用器的任何继电器组合都会同时关闭，或者用于经典的扫描器应用，其中每个多路复用器可能只关闭一个继电器。当作为扫描器使用时，1260系列的 "排除 "功能将在新的连接被编程时自动打开最后一个连接。这就减少了发送到开关的命令数量，从而减少了测试时间。也可以对先做后断或先断后做进行编程。这个插件有三个不同的版本，以支持一系列的高压开关要求。每个版本都使用一个不同的高压继电器。这些插件的基本 "热开关 "规格如下。 - 1260-136B，500V，磁簧继电器 - 1260-136C，1kV，磁簧继电器 - 1260-136D，500V，水银湿簧继电器 1260-136D必须垂直放置才能正常工作。这是使用13槽VXI机箱和Adapt-a-Switch™载体的正常安装位置。1260-136B和C版本对位置不敏感；它们可以在任何方向的安装中正常运行。
