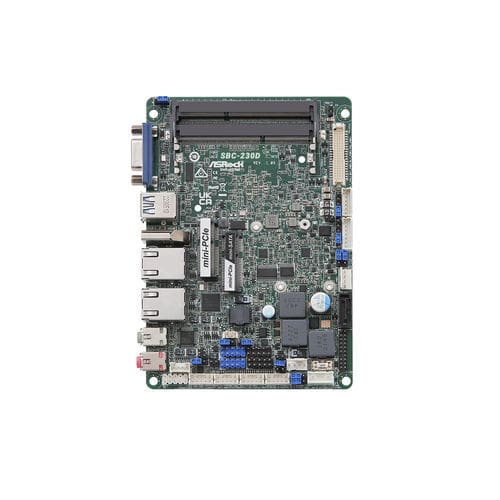

ATXSBC SBC-230D

3.5"Intel® Apollo LakeIntel® Pentium® N4200

芯片组 - SoC BIOS - AMI SPI 128 Mbit 外形尺寸 内存 插槽 - 2 x 204 针 SO-DIMM 图形 控制器 - Intel® Gen9 图形 DX 12 HDMI - HDMI 1.4b 最高分辨率可达 4096 x 2160@24Hz VGA - 最高分辨率可达 1920x1200@60Hz LVDS - 双通道 24 位，最高 1920x1200@60Hz eDP - 最高分辨率可达 4096x2160@60Hz 多显示器 - 三显示器 扩展插槽 迷你 PCIe - 1 个带 PCIe x1 和 USB 2.0 的全尺寸插槽 迷你 PCIe/mSATA - 1 个全尺寸，带 USB 2.0 音频 接口 - Realtek ALC887/ALC897，高清音频。线路输出，麦克风输入 以太网 控制器/速度 - 2 x Intel® I210，10/100/1000 Mbps 连接器 - 2 x RJ-45 后部输入/输出 VGA - 1 以太网 - 2 x 1 千兆位 LAN 音频 - 2（麦克风输入，线路输出） 内部连接器 GPIO - 4 x GPI、4 x GPO TPM - TPM 接头 LVDS - 1（与 eDP 共享，由 BIOS 切换） eDP - 1（与 LVDS 共享，由 BIOS 切换） SATA PWR 输出 - 1 扬声器接头 - 1 存储 SATA - 1 x SATA3（6Gb/秒） 看门狗定时器 输出 - 从超级 I/O 拖动 RESETCON# 间隔 - 256 段，0、1、2、...255 秒 电源要求 输入 PWR - 9~36V DC-In 开机 - 支持 AT/ATX - AT：电源输入就绪时直接接通电源 - ATX : 电源输入就绪后按下按钮开机 工作环境 工作温度 - 0ºC ~ 60ºC 存储温度 - -40°C ~ 85°C 工作湿度 - 5% ~ 90 存储湿度 - 5% ~ 90 产品配件 礼品包装 - 2 x WIFI 卡螺丝 (13G020305011AK) 1 x 用于 SBC-230 的水槽 (13G070347000AK) 1 x COM 电缆 (14G000000310AK) 1 x SATA 数据线 (14G00010107DAK) 1 x SATA 电源电缆 (14G000100410AK) 1 x DC-in 电缆 (14G000600900AK) 散装 - 2 x WIFI 卡螺丝 (13G020305011AK)
